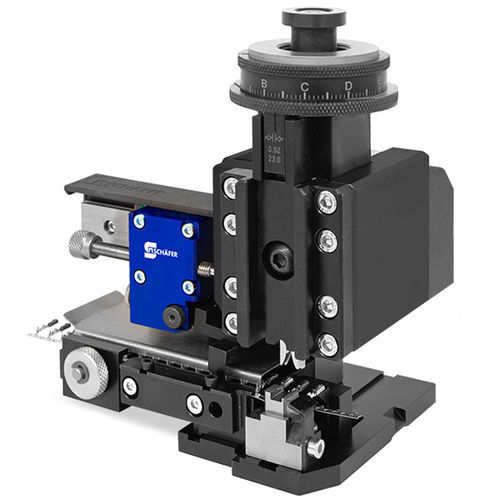

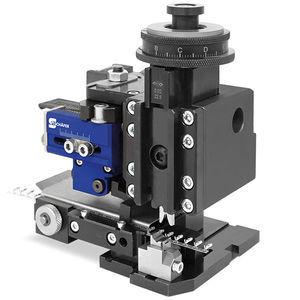

Опрессовочный станок для металлического провода AirCrimp PL-6

для кабелейдля коушас ручным управлением

Обзор продукта
Пневматический аппликатор для обжима с левой боковой подачей для высокоточного обжима клемм в производстве кабелей. AirCrimp PL-6 от Schäfer поддерживает сечения проводников до 6 мм² и совместим с прессами для обжима до 20 кН. Разработан для упрощения наладки и обслуживания при обеспечении тонкой настройки.

Оптимизированная настраиваемость для максимальной точности
Головка регулировки высоты обжима полностью переработана для отдельной и точной настройки высот обжима провода и изоляции. Механическое расцепление регулировочных колец устраняет взаимные помехи. Доступны два диапазона регулировки: 1,5 мм с точностью 0,01 мм для малых сечений и 3 мм с точностью 0,02 мм для больших сечений. Опциональная безинструментальная тонкая регулировка на столе/пальце подачи и высокоточные роликовые подшипники в подаче повышают точность позиционирования клемм.

Простота обслуживания и высокая совместимость
Изнашиваемые детали совместимы с предыдущими поколениями Schäfer. Штампы для обжима провода и изоляции быстро заменяются, даже когда аппликатор установлен в машину. Можно легко интегрировать опциональный механический счетчик для учета операций обжима. Аппликатор крепится с помощью быстрозажимного устройства и рассчитан на стандартизированную высоту закрытия 135,78 мм.

Преимущества

• Независимая регулировка высоты обжима для провода и изоляции
• Два диапазона точной настройки (1,5 мм ±0,01 мм; 3 мм ±0,02 мм)
• Опция тонкой регулировки без инструмента
• Взаимозаменяемые штампы для обжима
• Изнашиваемые детали совместимы с предыдущими поколениями
• Простая интеграция опционального механического счетчика
• Пневматическая боковая подача клемм

Технические данные (кратко)
Подача клемм: пневматическая, боковая подача слева
Шаг клемм: до 40 мм
Макс. толщина листа: до 0,8 мм
Обрабатываемые сечения проводов: до 6 мм²
Прессующее усилие: 20 кН
Ход: 40 мм
Высота закрытия: 135,78 мм
Диапазон регулировки высоты обжима: 1,5 мм ±0,01 мм или 3 мм ±0,02 мм
Ширина пуансона: 19 мм
Габариты (Ш x В x Г): 190 x 155 x 135 мм (ок.)
Вес: 4,8 кг (ок.)

Примечания
Изображения приведены для примера и могут показывать опции или специфическое оснащение. Возможны ошибки и изменения.

Характеристики / технические спецификации

• Бренд: Schäfer
• Модель: AirCrimp PL-6
• Привод подачи: пневматический
• Тип подачи: слева (боковая подача)
• Шаг клемм: до 40 мм
• Макс. толщина листа: до 0,8 мм
• Обрабатываемые сечения проводов: до 6 мм²
• Прессующее усилие (макс): 20 кН
• Ход: 40 мм
• Стандартная высота закрытия (пресс): 135,78 мм
• Диапазон регулировки высоты обжима: 1,5 мм ±0,01 мм; 3 мм ±0,02 мм
• Ширина пуансона: 19 мм
• Габариты (Ш x В x Г): 190 x 155 x 135 мм (ок.)
• Вес: 4,8 кг (ок.)
• Опции: механический счетчик, безинструментальный зажим для тонкой регулировки
• Совместимость: изнашиваемые детали и штампы совместимы с предыдущими поколениями; монтаж с помощью быстрозажимного устройства; подходит для машин Schäfer до 20 кН
