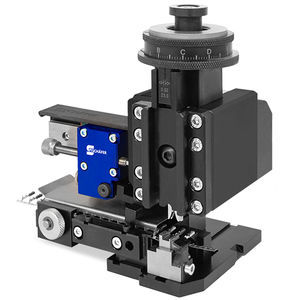

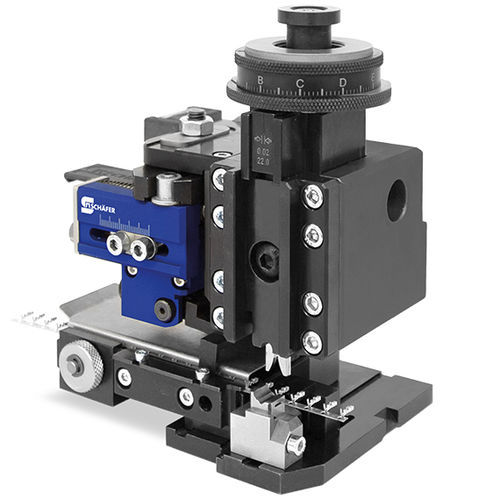

Механический инструмент для обжима SolidCrimp MB-6

для кабелейдля коушадля провода

Обзор
Новое поколение аппликаторов обжима Schäfer с механическим обжимом и боковой подачей, разработанное для малых сечений и высокой точности при производстве кабелей и контактов. Улучшения в конструкции и функционале обеспечивают более быструю переналадку и стабильную точность производства.

Оптимизированная регулировка для максимальной точности
Раздельная, полностью механически разобщённая регулировка высот обжима жилы и изоляции реализована с помощью переработанной головки регулировки высоты обжима. В зависимости от сечения проводника доступны два диапазона регулировки: 1,5 мм с точностью 0,01 мм для малых сечений или 3 мм с точностью 0,02 мм для больших сечений. На подающем столе/пальце предусмотрено безинструментальное зажимное устройство для тонкой настройки геометрии обжима. В подаче используются высокоточные роликовые подшипники для обеспечения точной подачи контактов.

Удобство в эксплуатации и совместимость
Изнашиваемые детали нового аппликатора совместимы с предыдущими поколениями Schäfer. Плашки обжима для жилы и изоляции можно быстро заменить, даже при установленном аппликаторе. Конструкция рассчитана на стандартизированную высоту закрытия пресса 135,78 мм и крепление через обычный быстрозажимной элемент для машин Schäfer до 20 кН. Опциональный механический счётчик легко интегрируется для учёта операций обжима.

Преимущества

• Адаптивная регулировка высоты обжима
• Полностью независимые настройки для жилы и изоляции
• Безинструментальная тонкая настройка геометрии обжима
• Взаимозаменяемые штампы обжима
• Изнашиваемые детали совместимы с предыдущими поколениями
• Простая интеграция опционального механического счётчика
• Надёжная конструкция для длительного срока службы изнашиваемых деталей

Примечания
Изображения продукта носят иллюстративный характер и могут показывать опции или специфическое оборудование. Возможны технические изменения и ошибки.

Технические характеристики

• Подача контактов: механическая
• Направление подачи: слева
• Шаг контактов: до 20 мм
• Обрабатываемые материалы: зависит от материала и геометрии
• Макс. толщина листа: до 0,8 мм
• Сечения проводов: до 6 мм²
• Сила прессования: 20 кН
• Ход: 40 мм
• Высота закрытия: 135,78 мм
• Диапазон регулировки высоты обжима: 1,5 мм ±0,01 мм или 3 мм ±0,02 мм
• Ширина пуансона: 19 мм
• Габариты (Ш x Г x В): 190 x 155 x 135 мм (прибл.)
• Вес: 4,8 кг (прибл.)
