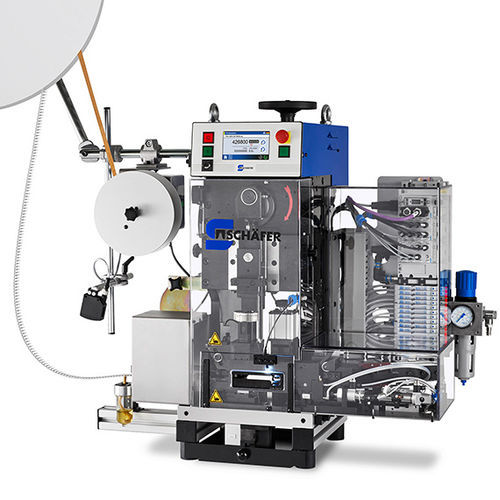

Опрессовочный станок для металлического провода TransLine 240 ADVANCED

для кабелейдля коушаавтоматический

Обзор
Автоматический пресс-обжим TransLine 240 ADVANCED для опрессовки одножильных и многожильных экранированных кабелей на автоматически подаваемых клеммах. Оператор вставляет провода и запускает цикл ножной педалью. Прочная конструкция обеспечивает воспроизводимые обжимные соединения, пригодные для промышленного производства.

Модульность и применение
Модульная конструкция сокращает время переналадки и предоставляет многочисленные варианты расширения. Аппликаторы с быстрой сменой обеспечивают быстрый переход между типами клемм. Скорость и параметры обжатия регулируются в соответствии с характеристиками клеммы и провода.

Функции обеспечения качества
Встроенный контроль силы обжатия обнаруживает некорректные обжаты в процессе производства. Брак удаляется ножом для дефектных деталей, чтобы предотвратить его попадание в последующие процессы.

Интерфейс оператора и безопасность
Сенсорный HMI STI 2015 с интуитивно понятным многоязычным интерфейсом. Настраиваемые роли пользователей и режимы работы; сетевое подключение через RJ-45. Контролируемое предохранительное устройство прерывает питание и останавливает станок при снятии защитных крышек. Ручной маховик для безопасной проверки после переналадки и обслуживания. Соответствует применимым директивам ЕС по машинам, электробезопасности и ЭМС.

Примечания
Иллюстрации продукта приведены для примера и могут содержать опциональное оборудование.

Базовая комплектация

• Кожух машины
• Модуль снятия изоляции
• Контроль силы обжатия
• Нож для дефектных деталей
• Ножная педаль
• Контейнер для отходов

Опциональные расширения

• Аппликатор для обжатия
• Модуль zero cut
• Специфический захват для провода
• Бумажный намотчик
• Датчик цвета
• Модуль сетевого взаимодействия
• Модуль удаленного обслуживания
• Резак для лент

Технические данные

• Обрабатываемые материалы: одножильные или многожильные экранированные кабели
• Сечение провода: 0,25–6 мм² (в зависимости от конфигурации)
• Клеммы: продольные или поперечные ленты
• Макс. длина снятия изоляции: 20 мм (в зависимости от конфигурации)
• Мин. длина удаления оболочки: 15 мм (в зависимости от конфигурации)
• Привод: трехфазный мотор 0,75 kW
• Диапазон оборотов мотора: 440–2000 RPM
• Сила прижатия: 20 kN
• Ход: 40 mm
• Высота закрытия: 135,78 mm
• HMI: сенсорный STI 2015
• Питание: 230 V, 50/60 Hz
• Сжатый воздух: 6 bar
• Сеть: RJ-45
• Габариты (Ш x Г x В): 830 x 600 x 700 mm
• Вес: прибл. 142 kg
