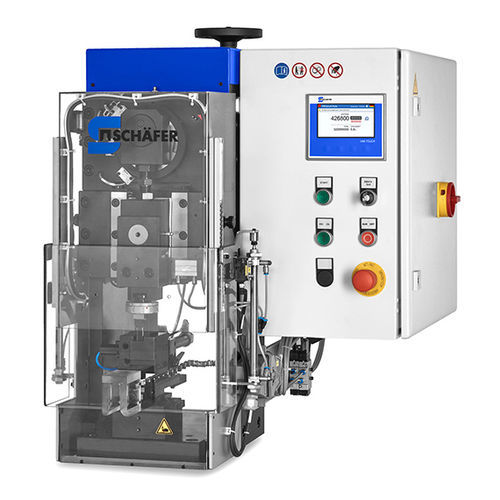

Опрессовочный станок для металлического провода CrimpLine 640 EXTENDED

для кабелейдля коушаавтоматический

Обзор
CrimpLine 640 EXTENDED — это обжимной пресс для монтажа индивидуальных клемм на одножильные и многожильные провода среднего сечения. Оператор располагает провод и запускает цикл с помощью ножного переключателя. Конструкция машины обеспечивает воспроизводимые обжимные соединения, короткие времена переналадки и модульную расширяемость. Пресс-матрицы быстро заменяются через систему быстрой смены для обработки различных типов клемм. Скорость обжима и параметры процесса регулируются в зависимости от геометрии клеммы и провода.

Панель управления
Управление осуществляется через HMI (STI 2015) с сенсорным экраном: интуитивное меню, мультиязычная поддержка, настраиваемые роли пользователей и режимы работы. Сетевые функции обеспечивают интеграцию в производственные линии и удалённый мониторинг.

Безопасность и соответствие
Безопасность оператора обеспечивается контролируемым сдвижным кожухом, который при открытии прерывает электрическую цепь безопасности и останавливает машину. Ручной маховик обеспечивает безопасные испытания после переналадки или технического обслуживания. Машина соответствует применимым европейским директивам по механической и электрической безопасности, а также по электромагнитной совместимости. Иллюстрации приведены в качестве примера и могут показывать опции или специфическое оборудование.

Базовая комплектация

• Обжимной пресс
• Кожух машины
• Ножной переключатель

Опциональные расширения

• Специфический захват для проводов
• Модуль сетевого взаимодействия
• Модуль удалённого обслуживания

Технические данные (таблица)
Обрабатываемые материалы:
Провода: одножильные и многожильные кабели
Сечение провода: до 35 мм² [1]
Клеммы: продольные или поперечные полосы, отдельные клеммы

Производительность и геометрия:
Привод: 3 kW трёхфазный мотор
Скорость мотора: 1420 об/мин
Сила прессования: 50 kN
Ход: 40 mm
Высота закрытия: макс. 195,78 mm [3]

Управление:
HMI: STI 2015
Дисплей: сенсорный экран

Питание и интерфейсы:
Питание: 3x 400 V, 50/60 Hz
Сжатый воздух: 6 bar
Сеть: RJ-45

Габариты и вес:
Ширина x Глубина x Высота: 760 x 890 x 760 mm [2]
Вес: 300 kg [2]

[1] В зависимости от материала и геометрии клеммы.
[2] Приблизительные значения в базовой комплектации.
[3] Может быть отрегулирована до высоты закрытия 135,78 mm с помощью адаптера.

Технические характеристики

• Название модели: CrimpLine 640 EXTENDED
• Предназначение: обжим индивидуальных клемм на проводах среднего сечения
• Мощность привода: 3 kW трёхфазный мотор
• Скорость мотора: 1420 об/мин
• Сила прессования: 50 kN
• Ход: 40 mm
• Максимальная высота закрытия: 195,78 mm (можно отрегулировать до 135,78 mm с помощью адаптера)
• Обрабатываемое сечение провода: до 35 мм² (в зависимости от материала и геометрии клеммы)
• Поддерживаемые клеммы: продольные и поперечные полосы, отдельные клеммы
• HMI: STI 2015 сенсорный экран с мультиязычной поддержкой и ролями пользователей
• Питание: 3x 400 V, 50/60 Hz
• Требование по сжатому воздуху: 6 bar
• Сетевой интерфейс: RJ-45
• Габариты (Ш x Г x В): 760 x 890 x 760 mm (прибл.)
• Вес: 300 kg (прибл.)
