Система автоматизации процесса для проводов SpeedLine 22 ADVANCED

для автомобилякомпоновкаиз феррита

Обзор

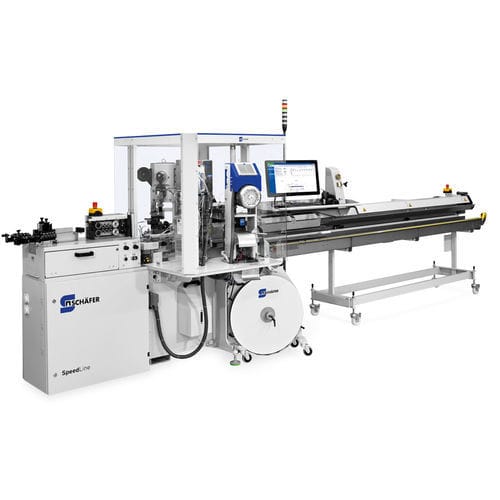

SpeedLine 22 ADVANCED — полностью автоматическая обжимная машина для обработки одно- и многожильных проводов сечением от 0,08 до 6 мм². Разработана для высокопродуктивного производства кабелей (типичные применения: жгуты проводов для автомобильной промышленности). Иллюстрации могут содержать опциональное оборудование.

Модульная платформа
Модульная платформа SpeedLine обеспечивает обработку проводов с поворотными рычагами, с акцентом на минимизацию простоев, эргономику рабочих мест и безопасность. Варианты позволяют комбинировать стандартные модули и опции под требования клиента.

Типовая конфигурация
Стандартные модели покрывают типовые задачи производства кабелей; данная модель поддерживает до 4 обжимных станций и может быть расширена опциональными модулями для сложных и воспроизводимых процессов.

Контроль качества
Опционные модули мониторинга усиливают управление процессом:

• Мониторинг усилия обжима для проверки соединений
• Контроль качества проводника для обнаружения дефектной зачистки
• Оптическая проверка качества кабеля

Интуитивная и безопасная концепция управления
HMI WireStar предоставляет сенсорный интерфейс с настраиваемым управлением базой данных, сетевой интеграцией и панелью состояния для отображения статуса, производительности и расхода материалов.

Соответствие
Машина соответствует применимым европейским директивам по механической и электрической безопасности, а также электромагнитной совместимости.

Базовое оснащение

• Обжимные станции
• Базовая рама с шкафом управления
• Столики станций и пульт оператора
• Выпрямитель провода и поворотные рычаги
• Программируемая подача провода
• Программируемый модуль резки и снятия изоляции
• Сборка лезвий и улавливатель бракованных деталей
• Пневматический кожух
• ПК с 21" сенсорным экраном
• Программное обеспечение машины WireStar
• Сетевые и интерфейсные функции (RS232, Ethernet)

Опциональные расширения

• Станция уплотнения
• Двойной выпрямитель провода
• Регулировка высоты обжима
• Регулировка высоты пресса
• Модуль штабелирования проводов
• Резчик несущей ленты
• Модуль удвоения провода
• Шаттл аппликатора
• Мониторинг усилия обжима
• Мониторинг качества кабеля
• Мониторинг качества проводника

Технические данные
Обрабатываемые материалы
Провод: одно- и многожильный
Сечение: 0,08 мм² – 6 мм²
Изоляция: PTFE, PVC и др.

Обработка
Подача провода: ременной привод до 10 м/с
Длина реза: 30 мм – 99 м
Производительность: > 5 000 шт./ч (длина провода 50 мм, Crimp/Crimp) в зависимости от конфигурации

Производительность и геометрия
Привод: сервомоторы
Число станций: до 4

Управление
Программное обеспечение: WireStar
Дисплей: 21" сенсорный экран

Питание и интерфейсы
Электропитание: 3x (208–480 V), 50/60 Hz, 3,5 kVA
Сжатый воздух: 6 бар
Интерфейсы: RS232, Ethernet

Габариты и вес
Примерно (Ш x Г x В): 3350 x 1450 x 1800 мм
Вес: примерно 1050 кг

Примечания
[1] Значения зависят от конфигурации провода и клеммы.
[2] Габариты и вес указаны для базовой комплектации.

Технические характеристики

• Модель: SpeedLine 22 ADVANCED
• Обрабатываемое сечение: 0,08 мм² – 6 мм²
• Подача провода: ременной привод до 10 м/с
• Диапазон длины реза: 30 мм – 99 м
• Производительность: > 5 000 шт./ч (провод 50 мм, Crimp/Crimp)
• Тип привода: сервомоторы
• Макс. станций: до 4
• ПО управления: WireStar
• Дисплей: 21" сенсорный экран
• Электропитание: 3x (208–480 V), 50/60 Hz, 3,5 kVA
• Сжатый воздух: 6 бар
• Интерфейсы: RS232, Ethernet
• Примерные габариты (Ш x Г x В): 3350 x 1450 x 1800 мм
• Примерный вес: 1050 кг
