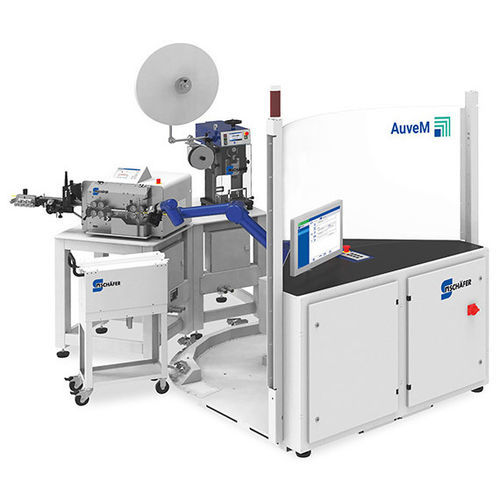

Система автоматизации процесса для производства FlexLine EXTENDED

процессадля кабеляполностью автоматическая

Обзор
Система FlexLine обеспечивает автоматизированную обработку кабелей и клемм на базе модульной робототехники. Schäfer реализует индивидуальные требования клиентов для сборки жгутов и кабелей; система подходит при высокой номенклатуре изделий и небольших — средних объемах производства с высоким уровнем автоматизации.

Модульная система и функционал
FlexLine — комплексное решение для сборки кабелей, собранное из взаимозаменяемых модулей для выпрямления, снятия изоляции, обжима, подключения, фиксации, укладки и тестирования. Существующее оборудование может быть интегрировано и адаптировано. Центральный робот перемещает промежуточные изделия между участками обработки и контроля, которые могут располагаться в любом порядке и легко расширяться.

Гибкость и производственная концепция
Система обеспечивает гибкость производства вплоть до партии 1 за счёт короткого времени наладки, оптического привязки, центральной роботизированной обработки и использования рецептов обработки в прикладном ПО. Опционная сеть обеспечивает централизованную координацию производства и повышение загрузки оборудования.

Эксплуатация и качество
Программное обеспечение WireStar предоставляет удобный интерфейс для управления процессом, доступный на планшетном ПК. Модульные испытательные станции позволяют проводить встроенный контроль качества; функционал включает 360° изображения при финальном контроле, логирование производственных и качественных процессов и 100% прослеживаемость продукта до исходного сырья. Данные испытаний доступны для экспорта через базу данных и интерфейсы для расширенного анализа.

Брошюра
Для получения детальной технической информации предоставляется описательная брошюра продукта (PDF).

Преимущества

• Модульная система обработки для различных типов кабелей и клемм
• Экономичная автоматизация даже при партии 1
• Интеграция и повторное использование существующих машин и устройств
• Участки обработки и тестирования легко заменяемы и расширяемы
• 100% документация и логирование ключевых параметров и шагов

Технические характеристики

• Модульная роботизированная система для различных задач обработки кабелей и клемм
• Интегрируемые устройства: выпрямление, снятие изоляции, обжим, подключение, фиксация, укладка, тестирование
• Центральный робот для транспортировки промежуточных изделий
• Участки обработки настраиваются в любом порядке
• Оптическая привязка для гибкого позиционирования
• Рецепты обработки управляются прикладным ПО WireStar
• Управление через планшетный ПК
• Короткие времена наладки и опционная сеть для координации производства
• Интеграция качества: модульные испытательные станции, 360° изображения при финальном контроле
• 100% прослеживаемость и логирование через базы данных и интерфейсы
