Опрессовочный станок для кабелей PlugLine 345-3

для коушас розеткойдля проводов

Обзор
PlugLine 345-3 EXTENDED — полуавтоматический обжимной пресс для установки силовых вилок на 2‑ и 3‑жильные экранированные кабели. Разработан для экономичного серийного производства и обеспечивает стабильные промышленные обжимные соединения.

Соединение многожильных кабелей
Машина предназначена для эффективного серийного производства: обжим одиночных мостиков вилки на 2‑ и 3‑жильные экранированные кабели. Ручная направляемая подача кабеля обеспечивает повторяемость результатов.

Точная фиксация длины и зачистка
Закрытая направляющая вставка и датчик цвета помогают оператору правильно подавать кабель. Кабели подаются вручную, обрезаются до эталонной длины и очищаются от изоляции. Вакуумная система удаляет остатки изоляции и проводников из рабочей зоны.

Автоматическая подача контактов
Свободные силовые вилки ориентируются спиральным конвейером и подаются по направляющей к месту обжима для непрерывного процесса.

Безопасный процесс обжима
Оператор защищён закрытыми защитными кожухами. Сопловый (колонно‑направляемый) инструмент выполняет соединение экранированного кабеля с вилкой. Устройства безопасности контролируют крышки и при их открытии разрывают электрическую цепь безопасности.

Современный интерфейс управления
Панель управления с сенсорным экраном (STI 2015) предоставляет интуитивный многоязычный интерфейс, поддерживает роли пользователей и режимы работы, а также включает сетевые функции для гибкой интеграции процессов.

Варианты обеспечения качества
Опциональный контроль силы обжима с устройством отбраковки предотвращает выпуск в производство неправильно обжатых кабелей и поддерживает inline‑контроль качества.

Высокая производительность и качество
Производительность до 1450 шт/ч (в зависимости от конфигурации) делает машину пригодной для серийного производства. Модульная конструкция и качественные компоненты сокращают время переналадки и обеспечивают долговечность.

Соответствие и безопасность
Машина соответствует применимым европейским директивам по механической и электрической безопасности, а также по электромагнитной совместимости. Для безопасной проверки после переналадки и при обслуживании предусмотрено ручное колесо.

Примечание к иллюстрациям

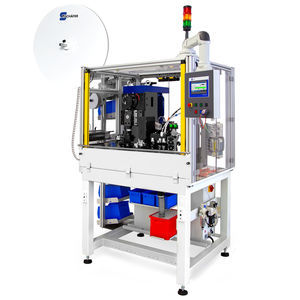

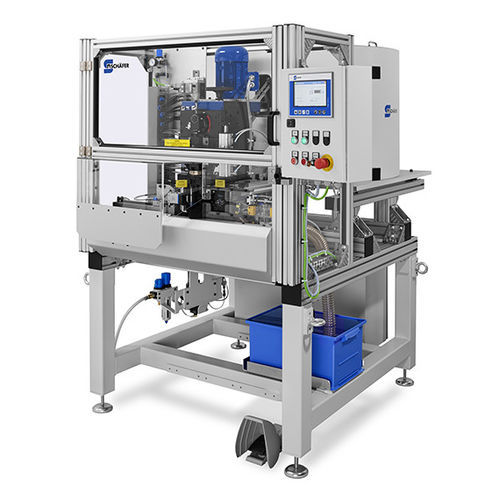

Иллюстрации продукта приведены в качестве примера и могут показывать опции или специфическое оборудование.

Базовое оборудование

• Обжимная машина
• Модуль «zero cut»
• Узел зачистки с датчиком срабатывания
• Бункер подачи для мостиков вилки
• Пылесос/вакуум
• Хвататель для удаления
• Педаль
• Контейнер для отходов

Опции / расширения

• Мониторинг силы обжима
• Резак для брака
• Датчик цвета
• Модуль сетевого подключения
• Модуль удалённого обслуживания

Технические данные

• Обрабатываемые материалы: 2‑ и 3‑жильные экранированные кабели
• Площадь поперечного сечения жилы: 0,5 – 4 мм² (в зависимости от конфигурации)
• Внешний диаметр кабеля: макс. 10 мм
• Клеммы: одиночные мостики вилки
• Привод: асинхронный двигатель 0,75 кВт
• Усилие прессования: 20 кН или 30 кН
• Ход: 45 мм
• Высота смыкания: 160,5 мм
• Панель / HMI: STI 2015, сенсорный экран
• Электропитание: 230 В, 50/60 Гц
• Сжатый воздух: 6 бар
• Габариты (Ш x Г x В): 1300 x 2000 x 1800 мм (прибл., базовая комплектация)
• Масса: 380 кг (прибл., базовая комплектация)
