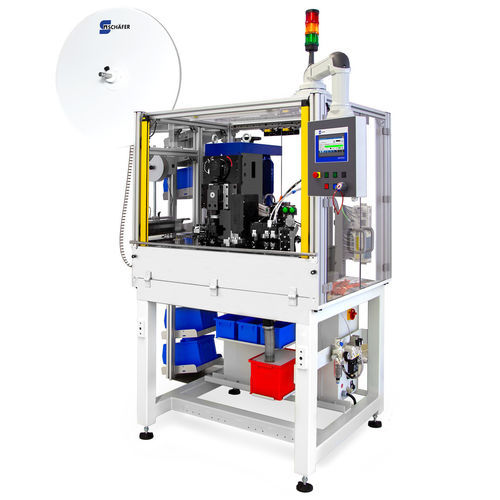

Опрессовочный станок для металлического провода ProLine 640-LC

для кабелейдля коушаавтоматический

Безопасное производство кабелей
Программируемая обжимная машина ProLine 640 LC EXTENDED оснащена множеством функций и современными средствами безопасности для надёжного производства кабелей. Особенностью машины является защитная световая завеса, создающая виртуальный барьер вокруг опасных зон. Благодаря хорошей визуализации процесса и отсутствию физических преград эксплуатация машины стала проще. Этот бесконтактный защитный элемент надёжно защищает персонал, позволяет подавать провод в обработку и останавливает процесс при проникновении в опасную зону.

Программируемые положения
Высокая гибкость производства кабелей достигается за счёт серводвигателей в блоках снятия изоляции, обжатия и по поперечному ходу. В сочетании с интегрированным управлением рецептами это обеспечивает простое переключение на предустановленные режимы производства. Параметры обработки разных вариантов кабеля полностью сохраняются: длины снятия изоляции и нулевого среза, а также положения для обжатия и снятия провода.

Точная подготовка
Основа отличных результатов обжатия ProLine 640 LC EXTENDED — точная подготовка в блоке снятия изоляции. Для нулевого среза и снятия изоляции машина оснащена отдельными лезвиями. Это также снижает эксплуатационные расходы за счёт увеличенного ресурса деталей и уменьшения простоев. Для обеспечения качества блок снятия изоляции в стандартной комплектации оснащён функцией отреза бракованных изделий, срабатывающей при опционально интегрируемом контроле силы обжатия.

Простая наладка
Машина рассчитана на применение всех распространённых аппликаторов для обжатия и оснащена механизмом быстрого зажима для инструментальной фиксации без использования инструмента. В комплект входит проверенная рукоятка для выполнения движений подачи клемм и процесса обжатия при функциональном и коллизионном тестировании. Горизонтально установленная отрезная машина для полосок клемм облегчает вставку несущей ленты, упрощая наладку. Кроме того, надежно исключаются возможные влияния прогиба несущей ленты на результаты обжатия.

Прочная конструкция
ProLine 640 LC EXTENDED отличается высокой жёсткостью, обеспечивающей максимальную точность при производстве кабелей. Это гарантирует высокое качество результатов даже при больших усилиях прессования и сложных применениях. Рабочее пространство выполнено с запасом для высокой гибкости при переналадке и индивидуальных вариантах расширения.

Современный пользовательский интерфейс
Система управления с большим сенсорным экраном предлагает интуитивный интерфейс для простой и безопасной работы машины на разных языках. Возможность выбора различных ролей пользователей и режимов работы, а также функции сетевого взаимодействия обеспечивают гибкие современные производственные процессы.

Высокая безопасность оператора
Безопасность оператора при работе с обжимной машиной обеспечивается современным концептом безопасности. Снятие защитных крышек и вход в опасные зоны за световой завесой разрывают электрическую защитную цепь и останавливают процесс обработки. Кроме того, машина полностью соответствует европейским директивам по механической и электрической безопасности, а также по электромагнитной совместимости.

Стандартное оборудование

• Блок снятия изоляции с функцией нулевого среза
• Резак для бракованных деталей
• Защита машины со световой завесой
• Педаль
• Подсветка рабочего пространства
• Контейнер для отходов

Опциональное оборудование

• Аппликатор для обжатия
• Контроль силы обжатия
• Специфические захваты для проводов
• Бумажный намотчик с контролем провисания
• Распознавание цвета
• Модуль сетевого подключения
• Модуль удалённого обслуживания
• Отрезчик для полосок клемм
• Смазчик клемм для продольно и поперечно лентованных полос
• RFID управление пользователями

Технические данные
Обрабатываемые материалы
Провод: одножильные или многожильные экранированные кабели
Площадь поперечного сечения провода: до 35 mm² [1]
Клеммы: продольно или поперечно лентованные полосы
Процесс
Длины снятия изоляции: макс. 20 мм [1]
Длина снятия внешней оболочки: мин. 20 мм [1]
Производительность и геометрия
Привод: 3 kW трёхфазный мотор
Скорость мотора: 1420 rpm
Усилие прижима: 60 kN
Ход: 50 mm
Высота закрытия: 135.78 mm
Системы управления
HMI: STI 2015
Дисплей: сенсорный экран
Питание и интерфейсы
Питание: 230 V, 50/60 Hz
Сжатый воздух: 6 bar
Габариты и вес
Ширина x Глубина x Высота: 1200 x 1000 x 2350 mm [2]
Вес: 815 kg [2]

Примечания
Иллюстрации продукта приведены в качестве примера и могут отображать опции и специфическое оборудование. [1] В зависимости от конфигурации провода и клеммы. [2] Приблизительная спецификация в базовой конфигурации, без дополнительных элементов, таких как монтажная пластина для контактной ленты и держатель катушки.
