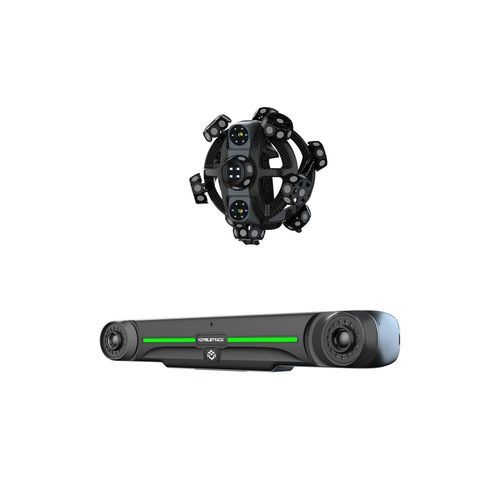

Сканирующая система 3D NimbleTrack-CR

для контроля качествадля 3D-печатидля осмотра

Обзор продукта
NimbleTrack-CR — это интеллектуальная беспроводная система 3D-сканирования, разработанная для максимально детализированного захвата. Построенная на передовых функциях серии NimbleTrack — беспроводная работа, лёгкая портативная конструкция и высокая точность — эта система следующего поколения фиксирует тонкие элементы и сложные структуры для промышленной метрологии, сохранения культурного наследия, исследований и реставрации.

Основные возможности

• Высокодетализированный захват с использованием передовой оптической съёмки и интеллектуальных алгоритмов, включая продвинутую крестовую технологию и обработку изображений на субпиксельном уровне.
• Оснащён высокопроизводительными промышленными камерами и интеллектуальными программными алгоритмами для обеспечения точных и детализированных сканов.
• Лёгкий и портативный: диаметр 230 мм и примерно 1,3 кг чистого веса; спроектирован так, чтобы помещаться в один кейс для транспортировки и хранения.
• Edge computing и беспроводная работа: бортовой вычислительный модуль, встроенные батареи для сканера и трекера, WNIC (беспроводной) дизайн для работы без проводов.
• Многорежимное сканирование: поддерживает ультра‑быстрое, гипер‑тонкое и глубокое сканирование отверстий для разных задач.
• Совместимость с различными материалами: сканирует текстиль, керамику, бронзу, листовой металл и прочее без необходимости нанесения покрытия, защищая деликатные поверхности.
• Адаптирован к разным условиям, включая внутреннее и наружное использование (включая прямой солнечный свет), подходит для мелких и средних деталей.

Программное обеспечение и удобство

• Smart Resolution: автоматически настраивает разрешение сканирования на основе особенностей объекта и окружающей среды перед сканированием.
• Цветовые индикаторы: в реальном времени отображают просканированные и не просканированные зоны разными цветами для выявления «слепых» участков и отсутствующих данных.
• Мультиразрешение в реальном времени: позволяет менять разрешение во время сканирования для захвата сложной геометрии и критичных деталей.
• Интегрированные рабочие процессы для 3D-скана + наложения текстур для воспроизведения цвета, текстуры и геометрии для реалистичных цифровых архивов и экспозиций.

Применение

• Промышленные измерения и контроль качества (мелкие и средние детали, сложные кривые и контуры, лопатки турбин и т.д.).
• Сохранение культурного наследия (бесконтактное, безповреждающее сканирование, высокоточные сканы для реставрации и цифрового архивирования).
• Художественный дизайн, научно-образовательные исследования, обратное проектирование и другие задачи цифровизации.

Замечания по безопасности и сертификации

• Режим сохранения наследия сертифицирован как лазер класса I для бесконтактного и безопасного сканирования деликатных артефактов.
• Система и измерительные характеристики аккредитованы по ISO 17025 (оценка выполнена на основе VDI/VDE 2634 Part 3 и JJF 1951).

Технические характеристики

• Тип: NimbleTrack-CR
• Режимы сканирования: Ультра-быстрое сканирование (17 синих лазерных крестов); Гипер-тонкое сканирование (7 синих параллельных лазерных линий); Сканирование глубоких отверстий (1 синяя лазерная линия)
• Точность (только режим сканера): До 0,020 мм
• Точность (система): До 0,025 мм
• Дистанция отслеживания на один i-Tracker: 3200 мм
• Объёмная точность (дистанция отслеживания 3,2 м): 0,064 мм
• Объёмная точность (с фотограмметрической системой MSCAN): 0,044 мм + 0,012 мм/м
• Точность положения отверстий: 0,050 мм
• Класс лазера: Класс II (безопасно для глаз)
• Разрешение до: 0,010 мм
• Рабочее расстояние (Stand-off distance): 250 мм
• Глубина резкости: 300 мм
• Площадь сканирования до: 150 мм × 190 мм
• Кадровая частота сканирования: 120 fps
• Скорость измерения до: 4 900 000 измерений/с
• Размеры i-Scanner: 238 мм × 203 мм × 230 мм
• Вес i-Scanner: 1,3 кг (чистый вес); 1,4 кг (с батареей и беспроводным модулем)
• Размеры i-Tracker: 570 мм × 87 мм × 94 мм
• Вес i-Tracker: 2,2 кг (чистый вес); 2,6 кг (с батареей и беспроводным модулем)
• Размер защитного кейса: 1000 мм × 425 мм × 280 мм
• Форматы вывода: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
• Диапазон рабочих температур: -10°C – 40°C
• Рабочая влажность (без конденсации): 10–90% RH
• Беспроводной режим работы: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, беспроводное мульти‑трекинговое отслеживание, Edge Inspection
• Беспроводной стандарт: Wi‑Fi 6, 802.11a/b/g/n/ac
• Режим интерфейса: USB 3.0, Gigabit Ethernet
• Патенты: CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Примечания: (1) Аккредитация ISO 17025: На основе стандарта VDI/VDE 2634 Part 3 и спецификации JJF 1951 оценивается производительность ошибки зондирования (размер) (PS). (2) Аккредитация ISO 17025: На основе стандарта VDI/VDE 2634 Part 3 и спецификации JJF 1951 оценивается производительность ошибки расстояния между сферами (SD).
