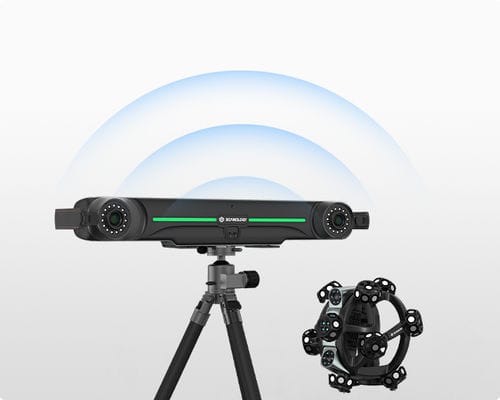

Сканирующая система 3D NimbleTrack Gen2

для кромкидля измеренийдля осмотра

Обзор
NimbleTrack Gen2 от Scanology — беспроводная оптическая система 3D-сканирования, совмещающая съемку без маркеров, метрологическую точность и портативность. Поддерживает высокоразрешающее оптическое 3D-сканирование и ручной режим сканирования больших площадей с интегрированной лазерной проекцией для эффективного захвата деталей от мелких до сверхкрупных.

Основные показатели

• Беспроводная конструкция с высокопроизводительными аккумуляторами и edge-вычислениями для стабильной высокоскоростной передачи данных.
• Скорость измерений до 6 630 000 измерений/с.
• Точность системы до 0,025 мм; точность только сканера до 0,020 мм.
• Разрешение до 0,020 мм; рабочее расстояние 300 мм; глубина резкости 400 мм.
• Максимальная зона сканирования 500 мм × 600 мм; частота кадров 120 fps.

Режимы сканирования

• Ультрабыстрое — 54 синих лазерных линии (режим высокой скорости).
• Гиперточное — 17 параллельных синих лазерных линий для мелких деталей.
• Сканирование глубоких отверстий — 1 дополнительная синяя лазерная линия для узких/глубоких элементов.
• Сканирование больших площадей — 54 линии для широкой зоны покрытия.
• Фотограмметрия — адаптивная фотограмметрия для точности на больших расстояниях и по объему.

Ключевые особенности

• Двойной режим работы: оптическое 3D-сканирование и ручное сканирование больших площадей (трекер может выступать как ручной сканер для расширения облаков точек).
• Расширенное отслеживание: трекер с edge-калибровкой и жесткой конструкцией обеспечивает увеличенную дистанцию отслеживания (до 4,2 м для NimbleTrack-E Gen2).
• Поддержка крупных деталей: подходит для мелких и сверхкрупных деталей, обеспечивая эффективные и точные рабочие процессы.
• Поддержка зондирования: кастомные адаптеры и опциональный i-Probe обеспечивают захват 6D-позы и зондирование недоступных областей (проводные и беспроводные опции).
• Опциональный модуль инспекции: измерение градаций серого для точной проверки замкнутых элементов (отверстия, пазы, кромки) с определением позиций и диаметров.

Применения

• Аэрокосмическая отрасль
• Формовка и штамповка
• Автомобильная промышленность
• Энергетика и тяжёлая промышленность
• Железнодорожное и судостроение
• Общая промышленная инспекция и обратное проектирование

Технические характеристики

• Тип: NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Режимы сканирования: Ultra-fast (54 линии); Hyperfine (17 линий); Deep hole (1 дополнительная линия); Large area (54 линий); Adaptive photogrammetry
• Точность (только сканер): до 0,020 мм
• Точность (система): до 0,025 мм
• Дистанция отслеживания на i-Tracker: 3500 мм (C); 4200 мм (E)
• Волуметрическая точность: 3,5 м — 0,060 мм (C) / 0,059 мм (E); 4,2 м — 0,072 мм (E)
• С фотограмметрией: 0,044 мм + 0,012 мм/м
• Сканирование только трекером: 0,072 мм + 0,012 мм/м
• Точность положения отверстия: 0,050 мм
• Класс лазера: Класс II (безопасно для глаз)
• Разрешение: до 0,020 мм
• Рабочее расстояние: 300 мм
• Глубина резкости: 400 мм
• Максимальная зона сканирования: 500 мм × 600 мм
• Частота кадров: 120 fps
• Скорость измерений: до 6 630 000 измерений/с
• Габариты i-Scanner: 252 мм × 195 мм × 260 мм
• Вес i-Scanner: 1,3 кг (нетто); 1,4 кг (с батареей и беспроводным модулем)
• Габариты i-Tracker: 570 мм × 87 мм × 94 мм
• Вес i-Tracker: 2,2 кг (нетто); 2,6 кг (с батареей и беспроводным модулем)
• Размер защитного кейса: 1000 мм × 425 мм × 280 мм
• Форматы вывода: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
• Рабочая температура: -10°C до 40°C
• Рабочая влажность (без конденсации): 10–90% RH
• Беспроводные режимы: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, мульти-трекер, Edge Inspection
• Беспроводной стандарт: Wi‑Fi 6; 802.11a/b/g/n/ac
• Интерфейсы: USB3-B, гигабитный Ethernet
• Патенты: несколько патентов CN, US, KR и EP (информация производителя)
