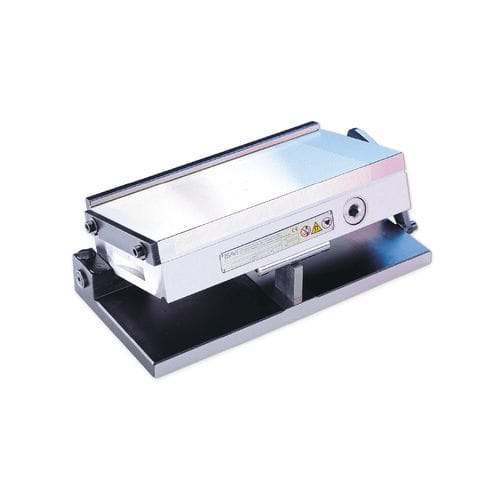

Магнитная пластина с постоянными магнитами 245.01

на синусный столдля выпрямлениядля фрезерования

Углы определяются с помощью измерительных блоков по принципу синусоиды. Зажим осуществляется с помощью верхних половинок вкладыша подшипника. Основание синусоидального стола изготовлено из стали. закалено, отшлифовано и прецизионно отшлифовано. кромка основания параллельна упорной планке. максимальная точность при плоском исполнении. стандартное исполнение с постоянным магнитным патроном. синусоидальные столы поставляются в деревянном ящике для хранения, размер до 400 x 200 мм включительно. с синусоидальным столом с градусами/минутами в мм, прецизионным ограничителем длины и поперечной упорной планкой. Прецизионный синусный стол SAV 245.01 - 300 x 150 Обозначение SAV № - A x B Точность угла: ±5 угловых секунд Параллельность плоскости: ±0,005/100 мм Блок калибровки под углом 0°: 3 мм Диапазон поворота: 0° - 45° Номинальное усилие удержания: 90 Н/см2 Шаг полюсов: 1,9 мм Высота магнитного поля: 6 мм Износостойкий слой полюсной пластины: 8 мм
