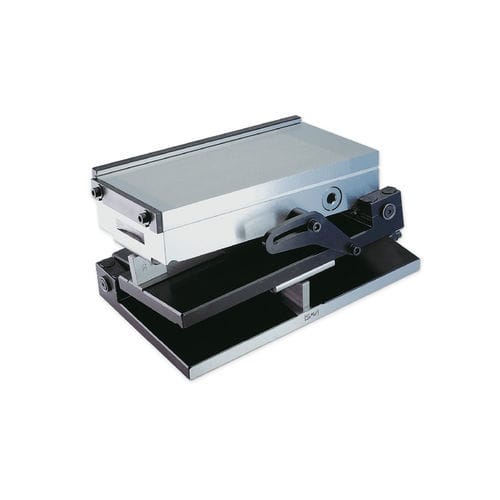

Магнитная пластина на синусный стол 245.02

для выпрямления

Углы определяются с помощью измерительных блоков по принципу синусоиды. Зажим осуществляется с помощью крепежной скобы на боковых и верхних опорных вкладышах. С синусоидальным столом базовые блоки изготовлены из стали. закалены, отшлифованы и прецизионно отшлифованы. максимальная точность при плоском исполнении. стандартное исполнение с постоянным магнитным патроном. поставляется в деревянном ящике для хранения. с 2 синусоидальными столами с градусами/минутами в мм, прецизионным ограничителем длины и поперечной упорной планкой. SAV 245.02 - 400 Прецизионный синусоидальный стол SAV № - A Обозначение Точность угла: ±5 угловых секунд Параллельность плоскости: ±0,005/100 мм Манометрический блок под углом 0°: 3 мм Диапазон поворота, длинная ось: от 0° до 45° Диапазон поворота, короткая ось: от 0° до 30° Номинальное усилие удержания: 90 Н/см2 Шаг полюсов: 1,9 мм Высота магнитного поля: 6 мм Износостойкий слой полюсной пластины: 8 мм
