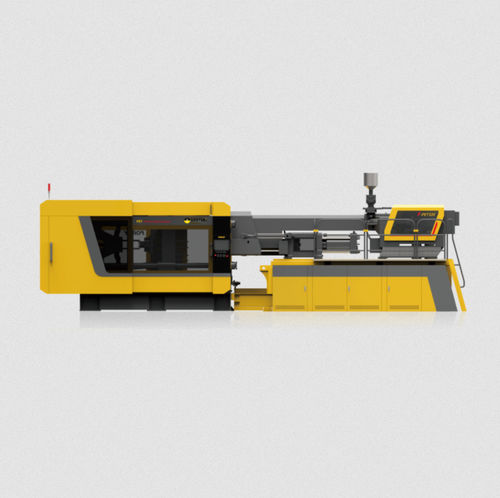

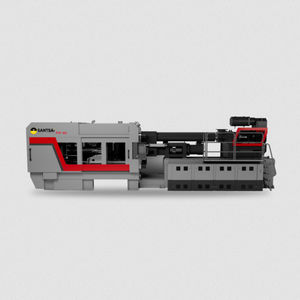

Горизонтальный термопластавтомат F-PET Series

сервогидравлическийсервоэлектрическийдля ПЭТФ

Обзор
Серия SANTSAI F-PET — это высокоскоростное решение для литья PET-преформ под давлением, представлена моделями F-PET220 (220 т) и F-PET320 (320 т) для производства на 48 и 72 полости. Система сочетает двухступенчатую инъекцию, внешнее охлаждение преформ на трёх станциях, сервоприводную пластификацию и интеллектуальное управление процессом для коротких и воспроизводимых циклов при стабильной подготовке расплава.

Высокоскоростное производство PET-преформ
Разработана для высокопроизводительного выпуска PET-преформ: серия F-PET сокращает время цикла при сохранении стабильной подготовки материала и воспроизводимого качества изделий. F-PET220 подходит для 48-полостных пресс-форм, F-PET320 рассчитан на 72-полостные высокопроизводительные линии.

Двухступенчатая инъекция для стабильной обработки
Система разделяет пластификацию и фазу инъекции, что обеспечивает стабильное качество расплава и равномерное заполнение полостей.

• Двухступенчатая PET-инъекционная система
• Независимые агрегаты пластификации и инъекции
• Стабильная подготовка расплава и воспроизводимое заполнение
• Автоматическая регулировка высоты формы
• Быстрые и скоординированные движения машины

Внешнее охлаждение преформ на трёх станциях
Внешний робот охлаждения на трёх станциях выполняет часть охлаждения за пределами формы, уменьшая время охлаждения в форме и поддерживая более короткие производственные циклы.

• Внешнее охлаждение преформ на трёх станциях
• Автоматическое извлечение и передача преформ
• Снижение требований к охлаждению в форме
• Стабильная обработка преформ
• Координированная работа с инъекционным циклом

Стабильная и щадящая к форме работа
Сочетание сервопомповой гидравлики, защиты формы при низком давлении и оптимизированной конструкции опорной плиты снижает механические нагрузки и обнаруживает аномальное сопротивление при закрытии формы, уменьшая риск повреждения формы и изделий.

Снижение эксплуатационных затрат
Оптимизированный блок пластификации PET использует сервоприводную пластификацию и энергосберегающее нагревание цилиндра для снижения ненужного энергопотребления в холостом режиме при сохранении стабильной подготовки материала.

• Сервоприводная пластификация
• Оптимизированный блок пластификации PET
• Энергоэффективное нагревание цилиндра
• Гидравлическая система с сервопомпой
• Снижение энергопотребления в простое
• Стабильная непрерывная эксплуатация

Интеллектуальное управление процессом
Платформа управления поддерживает мониторинг производства, диагностику отказов и SPC-управление процессом для отслеживаемого и контролируемого производства.

• Мониторинг параметров процесса
• Встроенные функции SPC
• Запись и прослеживание производственных данных
• Диагностика отказов и оповещения
• Удобная для оператора эксплуатация машины

Выбор модели
F-PET220 подходит для приложений с 48 полостями, F-PET320 — для 72-полостных высокопроизводительных линий. Окончательный выбор должен основываться на весе преформы, исполнении горловины, конфигурации формы, охлаждающей способности и целевом времени цикла.

Технические характеристики

• Диаметр винта: F-PET220 = 100 мм; F-PET320 = 110 мм
• Теоретический вес впрыска: F-PET220 = 2 925 г; F-PET320 = 3 860 г
• Запирающая сила: F-PET220 = 220 т; F-PET320 = 320 т
• Ход запирания: F-PET220 = 590 мм; F-PET320 = 700 мм
• Толщина формы (мин–макс): F-PET220 = 450–750 мм; F-PET320 = 450–900 мм
• Шаг колонн (H × V): F-PET220 = 620 × 720 мм; F-PET320 = 830 × 830 мм
• Максимальное число полостей: F-PET220 = 48 шт.; F-PET320 = 72 шт.
• Мощность мотора: F-PET220 = 161 кВт; F-PET320 = 171,5 кВт
• Установленная мощность: F-PET220 = 261,7 кВт; F-PET320 = 293,6 кВт
• Габариты машины (Д × Ш × В): F-PET220 = 9 150 × 4 340 × 2 480 мм; F-PET320 = 10 500 × 4 500 × 2 720 мм

Справочная производительность
Условия испытания: PET-преформа PCO 1881 массой 23 г.

• Кавитеты: F-PET220 = 48; F-PET320 = 72
• Референсное время цикла: 10,5 ±0,5 с (оба модели)
• Теоретическая производительность: F-PET220 = 16 457 шт/ч; F-PET320 = 24 685 шт/ч
• Пропускная способность PET: F-PET220 = 378,5 кг/ч; F-PET320 = 567,7 кг/ч
• Теоретическая ёмкость: F-PET220 = 9,08 т/сут; F-PET320 = 13,6 т/сут

Полное решение для производства PET-преформ

• Инжекционная система F-PET
• Многокавитная форма для PET-преформ
• Внешний робот охлаждения на трёх станциях
• Осушитель-дегидратор
• Система транспортировки материала
• Промышленный чиллер
• Система охлаждения формы
• Система сжатого воздуха
• Оборудование для мониторинга процесса

Краткое резюме ключевых характеристик

• Пример референтного времени цикла (23 g преформа): ~10,5 с
• Теоретические выходы: F-PET220 = 16 457 шт/ч; F-PET320 = 24 685 шт/ч
• Особенности: двухступенчатая инъекция, внешнее охлаждение на трёх станциях, сервоприводная пластификация, сервопомповая гидравлика, защита формы при низком давлении, встроенный SPC
