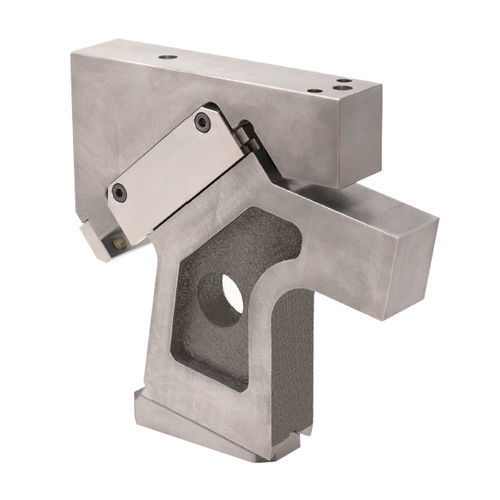

Блок камеры, который может избежать помех панели
LONG LEG CAM
АНТЕННО-КУМУЛЯТОРНЫЙ БЛОК
Легкий доступ к более высокому расположению прокола отверстия, даже если прокол отверстия намного выше, чем самое нижнее положение панели.
- Опущенное положение кулачкового драйвера не создает помех панели.
-Уникальный дизайн этого кулачка способствует более компактной конструкции оснастки и способствует меньшим затратам времени на обработку
-Особенности
Так как положение кулачкового драйвера ниже, чем у обычного кулачка, то не будет никаких помех для панели
Метод разборки
1) Ослабьте болты с шестигранной головкой (!1) и снимите стопорную пластину (i).
2) Вытяните и снимите задвижку кулачка (w) с держателя кулачка(t) на заднюю часть.
способ сборки
1) Соберите детали в обратной последовательности демонтажа.
・ Убедитесь в отсутствии посторонних частиц в зоне скольжения и нанесите консистентную смазку на
поверхность скольжения.
・Since расстояния между ползунком и держателем камеры контролируются, убедитесь, что серийные
числа, выгравированные на ползунке и держателе камеры, являются индентичными.
・ После сборки убедитесь, что все болты затянуты правильно.
Как обращаться с газонаполненным амортизатором
- Если вы планируете использовать какие-либо газонаполненные амортизаторы, отличные от тех, которые рекомендует Санкио,
пожалуйста, сначала дайте нам знать.
- Для обращения с газонаполненным амортизатором у вас есть/используется, включая его обслуживание на
автономная основа, пожалуйста, свяжитесь с производителем газонаполненных амортизаторов, у которого вы приобрели.
---
