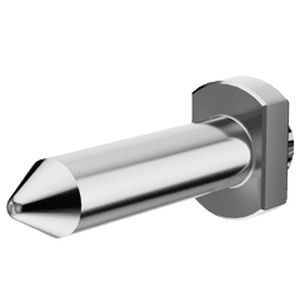

Направляющая колонка GPPKM

Обзор продукта
Серия GPPKM — SureWare™ Guide Post предназначена для сочленения с гнездом направляющего штыря GPSKM (с контактным штырём заземления). Применяется для blind-mate (без визуального совмещения) соединений платы с платой и в прочных/силовых аппаратных решениях. Приведен пример конфигурируемого номера детали (например, GPPKM-01-01-2).

Особенности

• Поддержка приложений blind-mate
• Ресурс соединения: 500 циклов
• Совместим с наборами для перпендикулярного / прямого соединения многих семейств разъемов: SEAM-RA / SEAF, SEAF-RA / SEAM (SEARAY™), SEAF8-RA / SEAM8 (SEARAY™ 0.80 mm), TFM-RA / SFM (Tiger Eye™), FTSH-DH / CLP, ERM8-RA / ERF8 (Edge Rate®), QRM8-RA / QRF8 (Q Rate®), QMS-RA / QFS (Q2™)

Информация о сочленении

• Сочленяется с гнездом GPSKM с контактным штырем заземления (серия GPSKM)
• Доступны версии ASP для приложений VITA™ 90 VNX+

Страницы каталога и печатные материалы
Доступны PDF‑страница каталога и файлы печатных материалов для серии GPPKM (продуктово‑специфичные каталоги/печати).

Печатные файлы и отпечатки (footprints)
Доступны файлы печатных материалов и footprints для серий GPPKM/GPSKM (файл footprint для GPPKM/GPSKM).

Отчёты об испытаниях
Доступен отчёт о квалификационных испытаниях конструкции для серии GPPKM/GPSKM (продуктово‑специфичный отчёт о квалификации).

Соответствие
Для этой семейства продуктов приведены декларация материалов и ресурсы соответствия EU RoHS / REACH.

Упаковка
Варианты упаковки включают tape and reel (лента и катушка) и parts per tube (упаковка в трубки) для серии GPPKM.

Характеристики / технические спецификации

• Название серии: GPPKM (SureWare™ Guide Post)
• Пример конфигурируемой детали: GPPKM-01-01-2
• Циклы сопряжения: 500 циклов
• Применение: blind-mate board-to-board; сочленяется с гнездом GPSKM (с контактным штырем заземления)
• Версии ASP: доступны для приложений VITA™ 90 VNX+
• Упаковка: Tape and Reel; Parts per Tube
