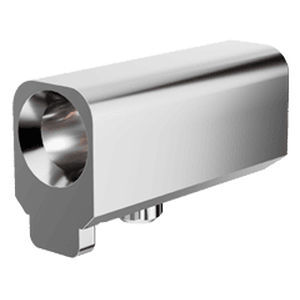

Втулка для переносного инструмента GPSKM

Обзор продукта
Серия GPSKM SureWare™ представляет собой сокет направляющего штыря с интегрированным контактным заземлением, разработанный для blind‑mate и перпендикулярных/правоугольных комплектов сопряжения, где требуется поэтапное заземление и точное механическое позиционирование.

Особенности

• Интегрированный контакт заземления, обеспечивающий функциональность First Mate Last Break (FMLB)
• Предназначен для blind‑mate приложений и сопряжений плата‑к‑плате
• Ресурс: 500 циклов сцепления
• Совместим с множеством правоугольных и перпендикулярных комплектов

Сцепление и сопутствующие компоненты

• Сцепляется с направляющим штырем GPPKM
• Сочетается с различными правоугольными/перпендикулярными комплектами (примеры: SEAM-RA/SEAF, SEAF8-RA/SEAM8, TFM-RA/SFM, FTSH-DH/CLP, ERM8-RA/ERF8, QRM8-RA/QRF8, QMS-RA/QFS)
• Доступны версии ASP для приложений VITA™ 90 VNX+

Документы (каталог / печатные материалы / отчёты по испытаниям)

• PDF - страница каталога GPSKM
• GPSKM - SureWare™ Сокет направляющего штыря с контактным заземлением (буклет/техническая брошюра)
• GPPKM/GPSKM - Footprint
• GPSKM/GPPKM - Отчёт о квалификационном испытании конструкции

Упаковка

• Tape and Reel
• Parts per Tube
• Соответствует стандартам эффективности упаковки Samtec

Характеристики / технические спецификации

• Серия: GPSKM
• Коммерческое название: SureWare™ Grounding Pin Guide Post Socket
• Интегрированный контакт заземления для FMLB
• Назначение: blind‑mate и правоугольные/перпендикулярные системы сопряжения
• Ресурс: 500 циклов сцепления
• Сцепляется с: направляющий штырь GPPKM
• Совместимость: несколько семейств коннекторов правоугольного/перпендикулярного типа, перечисленных выше
• Версии ASP: доступны для VITA™ 90 VNX+
• Пример настроенного номера детали: GPSKM-01-01-2
