Испытательная машина растяжения PFMC

автоматизированнаяавтоматизированнаядля пленок и продуктов тонкого помола

Краткое описание
Инспекционная машина PFMC выполняет автоматические разрушительные испытания на усилие отрыва и проверку разреза защитного кольца. Она сокращает время проведения испытаний на отрыв и может автоматически передавать обратную связь в процесс продольной резки для поддержания стабильного качества разреза, независимо от человеческого фактора. Устройство может работать автономно или быть встроено в производственную линию.

Назначение

• Измерение пределов прочности мостиков и выступов защитного кольца
• Проверка защитного кольца и качества разреза перед разрушительными испытаниями

Измерение усилия отрыва

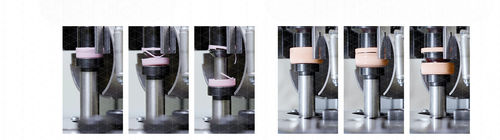

PFMC проводит разрушающие испытания на растяжение отобранных образцов колпачков, взятых с конвейера на выходе режущей машины. Испытание фиксирует силы разрыва мостиков и выступов, удерживающих колпачок на горловине бутылки. Машина записывает измеренные значения, предоставляет статистику по образцам и по шпинделям, а также строит графики «сила‑время» для анализа трендов. Данные измерений можно экспортировать через Ethernet или USB для дальнейшей аналитики.

Проверка разреза (CVS-CUT)
PFMC может быть оснащена интегрированной инспекционной системой CVS-CUT. CVS-CUT осуществляет проверку защитного кольца до разрушительного испытания с помощью высокоразрешающей линейной камеры (разрешение < 0,01 мм), фиксируя профиль колпачка и геометрию разреза для высокоточной инспекции.

Преимущества для клиента

• Применима как для традиционных защитных колец, так и для tethered‑колпачков
• Быстрая переналадка формата для измерения на колпачках разных диаметров
• Испытания на растяжение позволяют косвенно выявлять износ ножа, неверные параметры резки или неподходящий материал колпачка
• Предоставляет обратную связь (например, по температуре ножа) для управления процессом
• Статистика, соотнесённая с показателями по каждому шпинделю режущей машины
• Высокоточная инспекция качества кольца (чёрные точки, дефекты), качества разреза (прямолинейность, толщина) и качества мостиков (размер, согласованность, количество)

Режимы работы
PFMC может работать автономно или интегрироваться в производственную линию. Анализ графиков сила‑время позволяет оценивать удлинение мостиков и проводить сравнительные испытания образцов из разных материалов.

Характеристики / технические спецификации

• Модель: PFMC
• Тип испытания: разрушительные испытания на растяжение выбранных образцов
• Измеряемые параметры: сила разрушения мостиков; сила разрушения выступов/язычков
• Отбор проб: образцы берутся с конвейера выхода режущей машины
• Обработка данных: запись значений, статистика по образцам и по шпинделям, графики сила‑время; экспорт данных по Ethernet и USB
• Опциональная система визуального контроля: CVS-CUT с линейной камерой высокой разрешающей способности (разрешение < 0,01 мм)
• Совместимость: традиционные защитные кольца и tethered‑колпачки
• Быстрая переналадка формата для разных диаметров
• Позволяет косвенно выявлять износ ножа и неподходящие материалы
• Предоставляет обратную связь для регулировки температуры ножа и компенсации износа инструмента
• Режимы эксплуатации: автономная и интегрированная в линию
