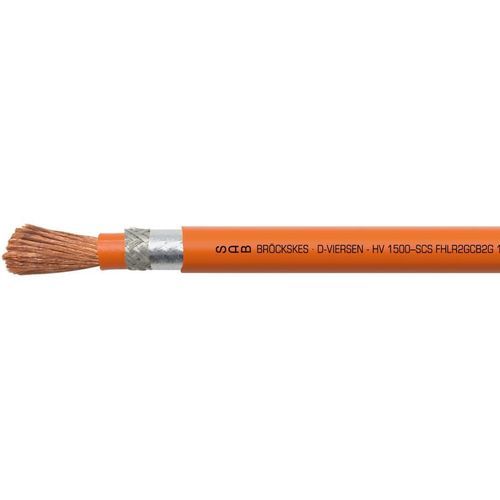

Электрический кабель питания HV 1500 - SCS

с медным экраномустойчивый к погодным катаклизмамиз меди

Пример маркировки
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Применение
Высоковольтный кабель с силиконовой изоляцией, специально разработан для электромобилей и гибридных автомобилей. Применяется в трансмиссии, батареях, инверторах и силовой электронике.

Ключевые преимущества

• очень гибкий
• хорошие ЭМС-характеристики
• стойкость к атмосферным воздействиям
• без галогенов
• рабочий диапазон температур от -40°C до +180°C
• без PFAS

Дополнительная информация - Сертификации
Конструкция, материалы и испытания с ссылкой на:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

В отдельных случаях конкретное применение следует согласовать с S Bröckskes. По запросу также доступна версия без экрана: HV 1500 – S FHLR2G

Конструкция
Жилы: оголённые медные мультижилья, сверхтонкие провода, CU ETP-1 согласно EN 13602, макс. диаметр одиночной жилы 0,21 мм
Изоляция: силиконовая резина
Экранирование: оплётка из лужёной меди; оптическое покрытие ≥ 85%; алюминизированная фольга, металлическая сторона внутрь
Материал оболочки: силиконовая резина
Цвет оболочки: оранжевый (RAL 2003)

Технические данные
Тип: FHLR2GCB2G
Стандартные размеры: ISO 19642-5
Рабочее напряжение: 1000 V AC / 1500 V DC
Испытательное напряжение: искровой тест 8000 V; жила/экран 10000 V
Мин. радиус изгиба: стационарная укладка: 3 x d; гибкое применение: 5 x d
Диапазон температур: -40/+180 °C
Без галогенов: согласно IEC 60754-1 + VDE 0482-754-1
Поведение при горении: согласно ISO 19642
Климатические испытания: согласно ISO 19642
Озоноустойчивость: согласно ISO 19642
Стойкость к агрессивным средам: согласно ISO 19642
Гибкость: очень хорошая
Отсутствие вредных веществ: согласно директиве RoHS ЕС

HV 1500 - SCS (Размеры по ISO 19642)
арт. №: L39151227; Номинальное сечение: 10,00 mm²; Прибл. Ø жилы: 6,0 -0,7 mm; Внешний Ø: 8,1 -0,6 mm; Масса меди: 134,7 kg/km; Вес кабеля ≈: 153 kg/km; Омическое сопротивление при 20°C макс.: 1,91 Ω/km
арт. №: L39151237; Номинальное сечение: 16,00 mm²; Прибл. Ø жилы: 7,2 -0,8 mm; Внешний Ø: 9,6 -0,6 mm; Масса меди: 200,8 kg/km; Вес кабеля ≈: 224 kg/km; Омическое сопротивление макс.: 1,21 Ω/km
арт. №: L39151247; Номинальное сечение: 25,00 mm²; Прибл. Ø жилы: 8,7 -0,8 mm; Внешний Ø: 11,3 -0,6 mm; Масса меди: 311,1 kg/km; Вес кабеля ≈: 327 kg/km; Омическое сопротивление макс.: 0,78 Ω/km
арт. №: L39151257; Номинальное сечение: 35,00 mm²; Прибл. Ø жилы: 10,4 -1,0 mm; Внешний Ø: 13,2 -0,6 mm; Масса меди: 420,6 kg/km; Вес кабеля ≈: 451 kg/km; Омическое сопротивление макс.: 0,554 Ω/km
арт. №: L39151267; Номинальное сечение: 50,00 mm²; Прибл. Ø жилы: 12,2 -1,2 mm; Внешний Ø: 15,2 -0,6 mm; Масса меди: 581,8 kg/km; Вес кабеля ≈: 635 kg/km; Омическое сопротивление макс.: 0,386 Ω/km
арт. №: L39151277; Номинальное сечение: 70,00 mm²; Прибл. Ø жилы: 14,4 -1,4 mm; Внешний Ø: 17,4 -0,8 mm; Масса меди: 794,6 kg/km; Вес кабеля ≈: 847 kg/km; Омическое сопротивление макс.: 0,227 Ω/km
арт. №: L39151287; Номинальное сечение: 95,00 mm²; Прибл. Ø жилы: 16,7 -1,4 mm; Внешний Ø: 19,9 -0,8 mm; Масса меди: 1095,9 kg/km; Вес кабеля ≈: 1137 kg/km; Омическое сопротивление макс.: 0,206 Ω/km

Характеристики / технические спецификации

• Тип изделия: FHLR2GCB2G
• Торговое обозначение: HV 1500 - SCS
• Жила: оголённая медь, сверхтонкие провода, CU ETP-1 (макс. Ø одиночного провода 0,21 мм)
• Изоляция и оболочка: силиконовая резина
• Экранирование: лужёная медная оплётка + алюминизированная фольга (металлическая сторона внутрь), оптическое покрытие ≥ 85%
• Рабочее напряжение: 1000 V AC / 1500 V DC
• Испытательные напряжения: искровой тест 8000 V; жила/экран 10000 V
• Температурный диапазон: -40 °C до +180 °C
• Мин. радиус изгиба: стационарная укладка 3×d; гибкое применение 5×d
• Без галогенов и соответствует RoHS; заявлено отсутствие вредных веществ
• Не содержит PFAS
• Доступны сечения от 10 mm² до 95 mm² (см. размеры) с подробными размерами и электрическими данными
