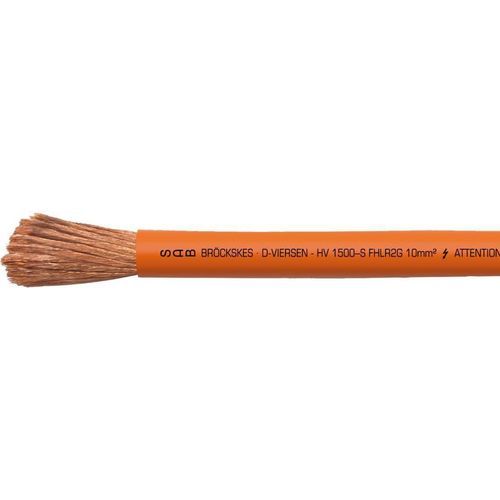

Электрический кабель питания HV 1500 - S

из медидля автомобилестроениядля электрических транспортных средств

Применение
Высоковольтный кабель с силиконовой изоляцией, специально разработан для электромобилей и гибридных автомобилей. Применяется в силовой цепи, батареях, инверторах и силовой электронике.

Ключевые преимущества

• высокая гибкость
• крайне высокая механическая прочность
• высокая защита от внешних воздействий
• не содержит галогенов
• рабочий диапазон температур -40 °C до +180 °C
• без PFAS

Дополнительная информация
Сертификация — конструкция, материалы и испытания с ссылкой на стандарты:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Конструкция
Жила: оголённые медные пряди, особо тонкие проволоки, CU ETP-1 в соответствии с EN 13602, макс. диаметр одиночной проволоки 0,21 мм
Изоляция: силиконовая резина
Цвет оболочки: оранжевый (RAL 2003)

Технические данные
Тип: FHLR2G
Нормативная база размеров: ISO 19642-5
Рабочее напряжение: 1000 V AC / 1500 V DC
Испытательное напряжение: искровой тест 8000 V
Мин. радиус изгиба: при фиксированной прокладке: 2 × d; в гибком исполнении: 4 × d
Диапазон температур: -40 / +180 °C
Безгалогенный: в соответствии с IEC 60754-1 + VDE 0482-754-1
Поведение при горении: в соответствии с ISO 19642
Испытание на изменение климата: в соответствии с ISO 19642
Озоноустойчивость: в соответствии с ISO 19642
Устойчивость к средам: в соответствии с ISO 19642
Гибкость: очень хорошая
Отсутствие вредных веществ: в соответствии с директивой RoHS Европейского Союза

HV 1500 - SCP (размеры по ISO 19642)
парт.№; Номинальное сечение; Внешний Ø; Масса меди; Масса кабеля ≈; Омное сопротивление при 20 °C макс.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 96,0 kg/km; 106 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 153,6 kg/km; 163 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 240,0 kg/km; 244 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 336,0 kg/km; 349 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 480,0 kg/km; 497 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 672,0 kg/km; 719 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 912,0 kg/km; 1935 kg/km; 0,206 Ω/km

Характеристики / технические спецификации

• Тип: FHLR2G
• Модель: HV 1500 - S
• Материал изоляции: силиконовая резина
• Цвет оболочки: оранжевый (RAL 2003)
• Рабочее напряжение: 1000 V AC / 1500 V DC
• Испытательное напряжение: искровой тест 8000 V
• Диапазон температур: -40 °C до +180 °C
• Мин. радиус изгиба: фиксированная прокладка 2×d; гибкая 4×d
• Без галогенов и PFAS
