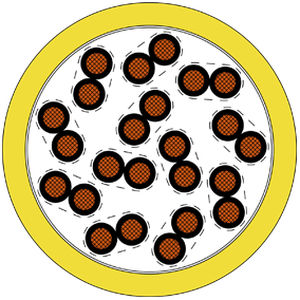

Электрический кабель питания GP 400 SF S Control

коаксиальныйсамозатухающийс замедлителем пламени

GP 400 SF S Control - кабель управления 400 Гц для пассажирских посадочных мостов и фестонных системКабель GP 400 SF S Control - это высококачественный кабель управления 400 Гц, специально разработанный для использования в фестонных системах и тяговых цепях на пассажирских посадочных мостах. Его исключительная гибкость и устойчивость к скручиванию до ±60°/м делают его идеальным для динамичных, подвижных систем в аэропортах. Кабель обладает холодной гибкостью при температуре до -40 °C, не содержит галогенов и обладает высокой устойчивостью к атмосферным воздействиям, горюче-смазочным материалам и ультрафиолетовому излучению. Прочная внешняя оболочка SABIX® обеспечивает длительную защиту от масла, озона и механических воздействий. Она также является огнестойкой и самозатухающей в соответствии с IEC 60332-3-24 и другими международными стандартами безопасности. Благодаря симметричной конструкции и высокой видимости желтого цвета, GP 400 SF S Control легко устанавливается и безопасен в эксплуатации даже в условиях ограниченного изгиба. Это делает его идеальным выбором для длительного использования в открытых высокомобильных аэропортах.Изоляция малой мощностиХолодная гибкостьНе содержит галогеновУстойчив к скручиваниюХорошая устойчивость к озону, солнечным лучам и атмосферным воздействиямХорошая устойчивость к маслам и топливуНе распространяет пламяОгнестойкий и самозатухающийХорошая устойчивость к кислотам и щелочамПроводникБесшовные медные жилы, тонкие провода по IEC 6022-24. iEC 60228 класс 5ИзоляцияSABIX®Цветовой кодЧерный с цифрами 1 - 24СкруткаЖилы скручены в пары, пары скручены в слои, обмотаны нетканой лентой. Все элементы оптимизированы скручены в слои, обмотаны нетканой лентой внахлест.Внешняя оболочкаSABIX®, желтыйНоминальное напряжениеUo/U 0,6/1 кВИспытательное напряжениеЖилы/жилы 4000 В AC 50 ГцМин. радиус изгибаФиксированная прокладка: 4 x dГибкое применение: 6 x d для многократной намоткиПередвижной на шкивах: 7,5 x dНепрерывно гибкий: 12 x dУгол скручивания ± 60°/1 мДиапазон температурФиксированная укладка: -50/+90 °CГибкое применение: -40/+90 °CПожарные характеристикиНе распространяет пламя согласно IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 section 9.1.2. Огнестойкость и самозатухание в соответствии с IEC 60332-1-2, VDE 0482-332-1-2. Огнестойкость в соответствии с ISO 6722 (UN/ECE R118)Не содержит галогеновВ соответствии с EN 50306-1, EN 50264-1. Развитие HCl < 0,5% в соответствии с IEC 60754-1. pH-значение > 4,3 в соответствии с IEC 60754-2. Проводимость < 10,0 мкС/мм согласно IEC 60754-2. Содержание фтора < 0,1% согласно IEC 60684-2Плотность дымаСоответствует IEC 61034, VDE 0482-1034ТоксичностьСоответствует EN 50305, VDE 0260-305Стойкость к маслу и топливуСоответствует EN 50264-1, VDE 0260-305. eN 50264-1, VDE 0260-264-1ГибкостьОчень хорошаяСвободно висящая длина для фестонного применения50 мАБез вредных веществСоответствует директиве RoHS Европейского СоюзаНомер изделияКоличество жил x поперечное сечениеОбщ. наружный øКоличество медиВес кабеля ≈Оммическое сопротивление макс. Ω/кмL3400025212 x 2 x 1,5 мм²ка. 20.7 мм - макс. 22.0 мм346 кг/км529 кг/км1,5 мм²: 13.3 Ω/кмДругие размеры и цвета возможны по запросу.Пример маркировки: SAB BRÖCKSKES - D-Viersen - GP 400 SF S Control 12x2x1,5mm² CE и непрерывная маркировка счетчикаНормы/Одобрения: CE, RoHSTechnical Specifications / FeaturesConductor: Голые медные жилы, тонкие провода по IEC 60228 класс 5Изоляция: SABIX®Цветовой код: Черный с цифрами 1 - 24Страна: Жилы скручены в пары, пары скручены в слои, обмотаны нетканой лентой. Все элементы оптимизированы, скручены в несколько слоев, обмотаны нетканой лентой внахлест.Внешняя оболочка: SABIX®, желтыйНоминальное напряжение: Uo/U 0,6/1 кВИспытательное напряжение: 4000 В переменного тока 50 ГцМинимальный радиус изгиба: Фиксированная прокладка: 4 x d; Гибкое применение: 6 x d для многократной намотки; Направляемая на шкивах: 7,5 x d; Непрерывно гибкая: 12 x dУгол скручивания: ± 60°/1 мДиапазон температур: Фиксированная укладка: -50/+90 °C; Гибкое применение: -40/+90 °CПожаробезопасность: Не распространяет пламя согласно IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305, раздел 9.1.2. Огнестойкость и самозатухание в соответствии с IEC 60332-1-2, VDE 0482-332-1-2. Огнестойкость в соответствии с ISO 6722 (UN/ECE R118)Не содержит галогенов: В соответствии с EN 50306-1, EN 50264-1. Развитие HCl < 0,5% в соответствии с IEC 60754-1. pH-значение > 4,3 в соответствии с IEC 60754-2. Проводимость < 10,0 мкС/мм согласно IEC 60754-2. Содержание фтора < 0,1% по IEC 60684-2Плотность дыма: В соответствии с IEC 61034, VDE 0482-1034Токсичность: Соответствует EN 50305, VDE 0260-305Устойчивость к воздействию масел и топлива: Соответствует EN 50264-1, VDE 0260-264-1Гибкость: Очень хорошаяСвободно висящая длина для применения фестонов: 50 мАБез вредных веществ: В соответствии с директивой RoHS Европейского СоюзаНомер изделия: L34000252Количество жил x поперечное сечение: 12 x 2 x 1,5 мм²Внешний ø: ок. 20,7 мм - макс. 22.0 ммКоличество меди: 346 кг/кмВес кабеля ≈: 529 кг/кмОммическое сопротивление макс. Ω/км: 1,5 мм²: 13.3 Ω/км
