Электрический кабель питания GP 400 SF DR

маслоустойчивыйустойчивый к погодным катаклизмамс замедлителем пламени

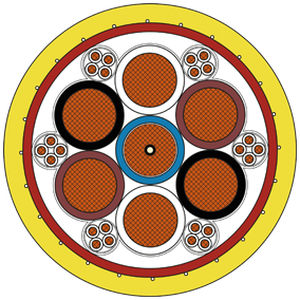

Кабель питания - Симметричный гибкий барабан GP 400 SF DR – Кабель для намотки 400 Гц для моторизованных катушек и ножничных систем GP 400 SF DR - это высокогибкий кабель для намотки 400 Гц с 7 силовыми проводниками 35,0 мм² и 6 x 4 x 1,0 мм², разработанный для динамического использования на моторизованных катушках - начиная с минимального диаметра сердечника барабана всего 600 мм, а также в ножничных системах на пассажирских трапах или системах наземного электропитания аэропортов. Его симметричная структура и прочный дизайн делают его идеальным для частой намотки и размотки при непрерывном движении. Прочная внешняя оболочка из PUR устойчива к истиранию, маслам и топливу, погодным условиям и ультрафиолету, что делает его подходящим для сложных наружных условий. Кабель также не содержит галогенов, гибок при низких температурах до -40 °C и соответствует IEC 60332-3-24 по огнестойкости. Интегрированное армидное натяжное устройство обеспечивает механическую прочность даже при высоких нагрузках на растяжение. С номинальным напряжением 0,6/1 кВ и испытательным напряжением 4000 В переменного тока он гарантирует надежную передачу мощности 400 Гц. Для быстрой и безопасной интеграции GP 400 SF DR также доступен в виде полностью собранного решения Plug’n’Play от SAB Bröckskes, включая разъемы и готовые к использованию окончания - все из одного источника. Это делает его идеальным выбором для операторов, стремящихся к максимальной гибкости, безопасности и эффективности. - Изоляция с низкой емкостью - Оболочка из PUR, устойчивая к истиранию - Гибкость при низких температурах - Маслостойкость - Устойчивость к погодным условиям - С индикатором износа Конструкция - Проводник: голые медные жилы, тонкие провода в соответствии с IEC 60228 класс 5 - Изоляция: SABIX® - Цветовой код: 1,0 мм²: белые жилы с номерами 1 - 24, 35,0 мм²: синий, 2 x белый, 2 x коричневый, 2 x черный - Скрутка: 1,0 мм²: жилы скручены в четверки, обернуты перекрывающейся фольгой, 35,0 мм²: жилы обернуты перекрывающейся фольгой, Все элементы оптимально скручены слоями, обернуты перекрывающейся нетканой лентой - Внутренняя оболочка: PUR, красный - Поддерживающий экран: армида - Внешняя оболочка: PUR, желтый Технические данные - Номинальное напряжение: Uo/U 115/200 В - Максимально допустимое рабочее напряжение: Uo/U 0,6/1 кВ - Испытательное напряжение: жила/жила 4000 В переменного тока 50 Гц - Минимальный радиус изгиба: фиксированная укладка: 4 x d, гибкое применение: 6 x d для повторной намотки, направляемое на шкивах: 7,5 x d, барабан: мин. 600 мм внутренний диаметр - Минимальная прочность на разрыв: 4035 Н (15 Н/мм²) - Температурный диапазон: фиксированная укладка: -50/+90 °C, гибкое применение: -40/+90 °C - Огнестойкость: материал оболочки: UL 94 V2 - Маслостойкость: очень хорошая - в соответствии с EN 50363-10-2 - Химическая стойкость: хорошая к кислотам, щелочам, растворителям, гидравлическим жидкостям и т.д. - Устойчивость к погодным условиям: очень хорошая - в соответствии с HD 605 (VDE 0276-605) - Озоностойкость: очень хорошая - в соответствии с EN 50396 - Устойчивость к соленой воде: очень хорошая - в соответствии с UL 1309 - Устойчивость к грязи: очень хорошая - в соответствии с IEC 60092-360 - Устойчивость к гидролизу и микробам: очень хорошая - в соответствии с EN 50363-10-2 - Износостойкость: в соответствии с UL 2556-2021 и JIS C3005 - Устойчивость к топливу: бензин, дизельное топливо и керосин (Jet A-1) - Механическая стойкость: характеристики внешней оболочки: очень высокая прочность на разрыв, очень высокая прочность на разрыв, очень высокая стойкость к истиранию, очень высокая стойкость к надрезам, очень высокая прочность на сдвиг - Отсутствие вредных веществ: в соответствии с Директивой RoHS Европейского Союза Размеры - номер изделия: L34000228 - Количество жил x сечение: 7 x (35,0 мм² + 6 x 4 x 1,0 мм²) - Внешний диаметр: прибл. 42,3 мм - макс. 42,9 мм - Вес меди: 2592 кг/км - Вес кабеля ≈: 3374 кг/км - Максимальное омическое сопротивление Ω/км: 35,0 мм²: 0,55 Ω/км | 1,0 мм²: 19,5 Ω/км Другие размеры и цвета возможны по запросу. Выдающиеся особенности - Изоляция с низкой емкостью - Оболочка из PUR, устойчивая к истиранию - Гибкость при низких температурах - Маслостойкость - Устойчивость к погодным условиям - С индикатором износа Характеристики / Технические спецификации - Высокогибкий кабель для намотки 400 Гц - 7 силовых проводников 35,0 мм² и 6 x 4 x 1,0 мм² - Для моторизованных катушек и ножничных систем - Минимальный диаметр сердечника барабана: 600 мм - Симметричная структура, прочный дизайн - Внешняя оболочка из PUR: устойчива к истиранию, маслам, топливу, погодным условиям и ультрафиолету - Не содержит галогенов, гибкость при низких температурах до -40 °C - Огнестойкость: IEC 60332-3-24 - Интегрированное армидное натяжное устройство - Номинальное напряжение: 0,6/1 кВ - Испытательное напряжение: 4000 В переменного тока - Доступно в виде предварительно собранного решения Plug’n’Play - Соответствует RoHS
