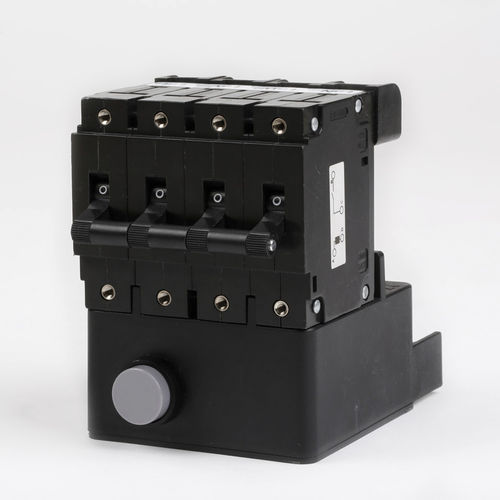

Магнитный выключатель RCBOs
для сверхнагрузкимощностиуправляемый дифференциальным током

магнитный выключатель
магнитный выключатель
магнитный выключатель
магнитный выключатель
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
магнитный
Электрическая спецификация
для сверхнагрузки, мощности, управляемый дифференциальным током, тока, переменный ток
Другие характеристики
фиксированный
Первичный ток

МАКС.: 300 mA

МИН.: 5 mA

Описание

Роу Хэнкинс Лтд. Изделия для защиты от перегрузки автоматических выключателей остаточного тока (RCBO) выполняют две основные функции: Во-первых, помогать измерять остаточный ток переменного тока; Во-вторых, отключение при обнаружении неисправности. RCBO доступны в двух- и четырехполюсных конфигурациях - в частности, двухполюсная серия 373 и четырехполюсная серия 368. Кроме того, эти двух- и четырехполюсные версии доступны с номиналами MCB до 50 ампер и различными уровнями отключения по остаточному току. Подробный взгляд на RCBO В схеме используется трансформатор тока для измерения дисбаланса переменного тока. Сигнал усиливается, выпрямляется и затем передается в схему RCBO с временной задержкой. Если сигнал присутствует после задержки, то полупроводниковый переключатель включает катушку отключения выключателя питания. Можно задать как фиксированную временную задержку, так и характеристику отключения с инверсной временной задержкой. Ток срабатывания может быть задан для заводской установки на уровне от 5 до 300 мА (для 4-полюсной серии возможны уровни срабатывания до 2 А). Устройство с уровнем срабатывания 5 мА специально предназначено для американского рынка, чтобы соответствовать требованиям "Национального электрического кодекса NFPA 70". Широкий диапазон временных задержек RCBO может быть задан и установлен во время производства. Питание схемы детектора осуществляется от сети переменного тока. Тестовый сигнал может быть подан через трансформатор тока от тестовой кнопки для подтверждения правильности работы. Особенности: Наша линейка RCBO использует переменный остаточный ток, уровни срабатывания обычно находятся в пределах 30 мА, 100 мА и 300 мА.

---

Каталоги

AC / DC Earth Leakage Unit
AC / DC Earth Leakage Unit
6 Страницы
