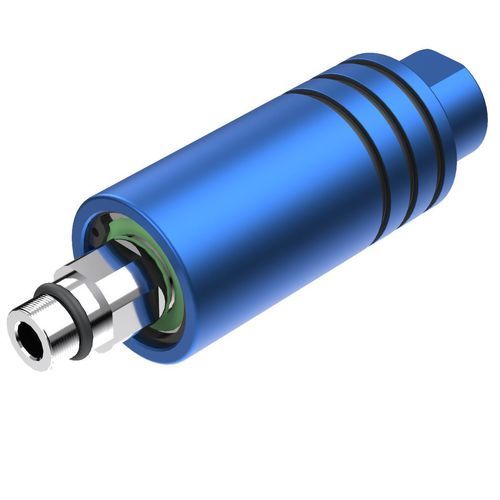

Поворотное соединение для охлаждающей жидкости 130 series

точноедля ротационного столадля станка

Обзор
Вращающееся соединение, разработанное для пропуска масляного охлаждающего вещества с содержанием бора в станках с ЧПУ и вертикальных обрабатывающих центрах. Обеспечивает полнопроходную передачу жидкости; доступна 3D-визуализация для детального осмотра.

Ключевые характеристики

• Вращающееся соединение для масляного охлаждающего вещества с бором, предназначено для станков с ЧПУ и вертикальных обрабатывающих центров
• Полнопроходная передача жидкости для поддержания непрерывного потока охлаждающей жидкости
• Уплотнения из карбида кремния (SiC) для высокой стойкости к износу и химической совместимости
• Алюминиевый корпус с антикоррозионной обработкой для производственной среды
• Конструкция обеспечивает простоту сборки и обслуживания

Технические данные

• Тип среды: Охлаждающая жидкость (на масляной основе, содержащая бор)
• Макс. скорость: 8000 об/мин
• Макс. давление: 40 бар
• Макс. температура: 70 °C
• Размеры ротора: Метрические 16x1,5 LH и 16x1,5 RH
• Тип присоединения: Метрический

Применение и спецификации

• Предназначено для циркуляции масляного охлаждающего вещества с содержанием бора в станках с ЧПУ и вертикальных обрабатывающих центрах
• Подходит для непрерывной подачи охлаждающей жидкости при высокоскоростной обработке
• Выбор материалов (SiC-уплотнения, алюминиевый корпус) обеспечивает совместимость с химией охлаждающей жидкости и условиями цеха
• Операционные пределы: до 8000 об/мин, 40 бар, 70 °C — перед интеграцией проверьте совместимость системы
• Метрические механические интерфейсы упрощают установку и замену
