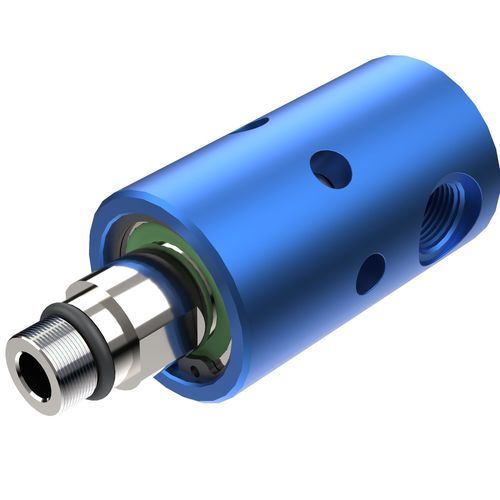

Поворотное соединение для охлаждающей жидкости 105 Seriesточноедля станкаиз алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Проводимое вещество
- для охлаждающей жидкости
- Применение
- для станка, точное
- Материал
- из алюминия, из нержавеющей стали
- Другие характеристики
- винтовое, с подшипниками, самоуплотняющееся, высокая скорость, с установкой на валу, с простым уровнем расхода, легкое
- Скорость вращения
МАКС.: 12 000 rpm
(75 398,22 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Давление
МАКС.: 105 bar
(1 523 psi)МИН.: 0 bar
(0 psi)
Описание
Обзор
Поворотное соединение 105 Series для подачи охлаждающей жидкости на станках с ЧПУ и вертикальных обрабатывающих центрах. Разработано для работы с масляно-водными растворами, содержащими бор; обеспечивает непрерывный поток жидкости к вращающимся шпинделям при сохранении герметичности.
Ключевые особенности
Документация
Страница каталога 105 (PDF) доступна.
Технические характеристики
Поворотное соединение 105 Series для подачи охлаждающей жидкости на станках с ЧПУ и вертикальных обрабатывающих центрах. Разработано для работы с масляно-водными растворами, содержащими бор; обеспечивает непрерывный поток жидкости к вращающимся шпинделям при сохранении герметичности.
Ключевые особенности
- Разработано для станков с ЧПУ и вертикальных обрабатывающих центров
- Поворотное соединение для прохождения масляно-водного раствора с бором
- Простая сборка; подходит для работы на высоких оборотах (до 8000 об/мин)
- Дренажные отверстия и несколько вариантов резьбы (метрическая, BSP, NPT, UNF и т.д.)
- Уплотнительные элементы из карбида кремния для повышенной герметичности
- 3D-модель доступна для просмотра и интеграции
Документация
Страница каталога 105 (PDF) доступна.
Технические характеристики
- Тип среды: охлаждающая жидкость (масляно-водный раствор с бором)
- Макс. скорость: 8000 об/мин
- Макс. давление: 40 Bar
- Макс. температура: 70 °C
- Размер ротора: Metric 16x1,5 LH and Metric 16x1,5 RH
- Тип соединения: метрический
