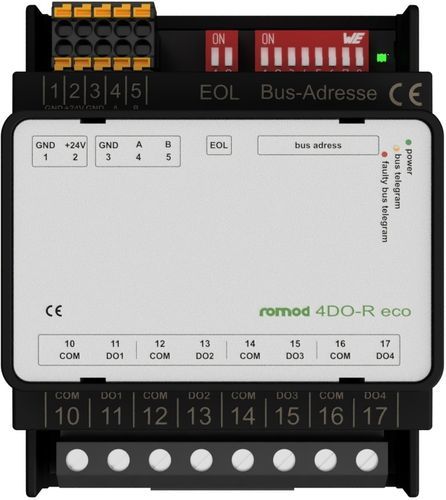

Цифровой выходной модуль romod 4DO-R eco

ModBUS RTURS485с 4 выходами

Описание продукта
Модуль цифровых выходов romod 4DO-R eco управляет четырьмя осветительными контурами или другими цифровыми приводами через бистабильные реле. Каждое реле предоставляет нормально разомкнутый контакт, доступный на клеммах. Выходы можно настроить на переход в заданное безопасное состояние при потере валидных Modbus-сообщений с общим таймаутом. Конфигурируемая минимальная задержка между переключениями снижает помехи в системе. Модуль подключается к шине через RS485 и использует протокол Modbus RTU.

Технические данные

• Модель: romod 4DO-R eco
• Выходы: 4 релейных выхода (нормально разомкнутые, бистабильные)
• Номинальная нагрузка: 16 A при 250 VAC на выход
• Макс. напряжение переключения: 277 VAC
• Макс. мощность переключения: 4432 VA (AC)
• Начальное контактное сопротивление: ок. 100 mOhm (1 A / 6 VDC)
• Минимальный переключаемый ток: 100 mA (>=5 VDC)
• Ресурс: ок. 25 700 операций (при номинальной нагрузке)
• Интерфейс шины: RS485, Modbus RTU (8-N-1)
• Поддерживаемые скорости: Autobauding, 9 600 / 19 200 / 38 400 / 57 600 Baud
• Питание: 24 V AC/DC
• Типич. потребление тока: 14 mA (DC), 40 mA (AC)
• Макс. рассеиваемая мощность: 0.4 W (DC), 1.0 W (AC)
• Время задержки между переключениями: настраиваемое
• Хранение конфигурации: внутренняя EEPROM (ок. 100 000 циклов записи)
• Рабочая температура: 0...50 °C
• Температура хранения/транспортировки: 0...70 °C
• Относительная влажность: 10...90% (без конденсации)
• Класс защиты: IP20
• Вес: 0,153 kg
• Номер изделия / SKU: 00002980

Установка и настройка
Питание и сигналы подключаются через винтовые клеммы. Адресация, скорость передачи и параметры Modbus (8-N-1) настраиваются для каждого модуля и сохраняются во внутренней EEPROM. Следуйте инструкции в разделе «Конфигурация» руководства по настройке адресации, максимального количества модулей на интерфейсе Modbus-мастера и параметров безопасного состояния.

Условия эксплуатации и соответствие
Рабочая температура 0…50 °C, хранение/транспорт 0…70 °C, относительная влажность 10–90% без конденсации. Класс защиты IP20. Индукторные нагрузки следует избегать или подавлять у источника для предотвращения износа контактов и помех.

Информация для заказа
Артикул: romod 4DO-R eco — SKU 00002980 — версия без LVB, с индикатором статуса.
