Цифровой модуль входа/выхода romod 4DIO-R eco

RS-485ModBUS RTUс 4 выходами

Product information

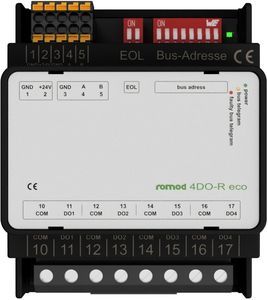

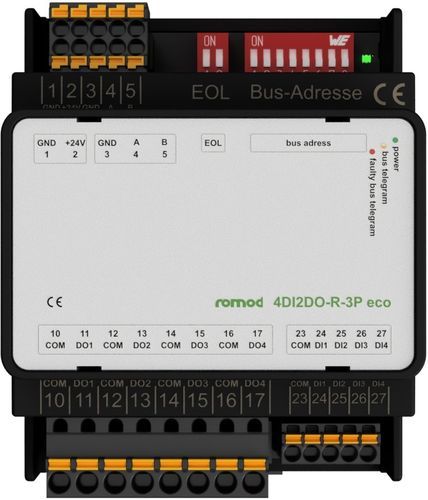

romod 4DI2DO-R-3P eco — это модуль для DIN-рейки, обеспечивающий две группы релейных выходов 3‑точечного управления для управления двумя приводами OPEN-STOP-CLOSE (напр., рольставни) или аналогичными исполнительными механизмами. Четыре цифровых входа принимают сигналы состояния или управления для работы, ошибок или обратной связи по положению.

Digital Outputs

• Релейные выходы предоставляют нормально разомкнутый (NO) контакт каждого реле.
• Коммутируемые сигналы должны иметь одинаковую фазировку.
• Для каждого канала можно параметризовать времена хода при открытии и закрытии, а также времена пере/недоуправления (длиннее, чем требуется для полного хода).
• Настроенные времена хода действуют только при активации выходов через шину (bus-команды).

Digital Inputs

• Управление цифровыми входами осуществляется 24 В через внешние не потенциалзависимые (сухие) контакты; опорный потенциал определяется через клеммы COM и может быть 0 В или 24 В.
• При использовании опорного потенциала 24 В входы можно управлять сигналами 0 В.
• Четыре входа можно определить как концевые выключатели: при достижении конечного положения привод отключается, а вычисляемая модулем позиция корректируется до 0 % (закрыто) или 100 % (открыто).
• Если в автоматическом режиме в течение настроенных времен хода конечное положение не достигнуто, привод отключается в целях безопасности; это не применяется в режиме ручного переуправления.
• Входы также могут быть настроены для управления выходами при помощи внешне подключённых переключателей с устойчивым сигналом (не импульсом); в этом режиме настроенные времена хода не учитываются.
• При AC-управлении входов необходимо задержать обнаружение фронтов через регистры конфигурации — при 50 Гц рекомендуется установить не менее 40 мс, чтобы избежать ложных срабатываний.

Технические данные

• Питание: 24 V AC/DC, подключение через клеммы
• Ток потребления: тип. 68 mA (DC), 152 mA (AC) при всех включённых реле
• Потребляемая мощность: макс. 1,7 W (DC), 3,7 W (AC) при всех включённых реле
• Характеристики выходов: релейные выходы (NO), макс. 250 VAC
• Начальное контактное сопротивление (резистивная нагрузка): 100 mΩ (при 1 A / 24 VDC)
• Номинальная нагрузка: 3 A при 250 VAC / 30 VDC
• Макс. коммутационное напряжение: 277 VAC, 30 VDC
• Макс. коммутационная мощность: 830 VA (AC), 90 W (DC)
• Ресурс: 100000 операций (при номинальной нагрузке)
• Индуктивные нагрузки следует избегать или подавлять в источнике

Bus interface

• Интерфейс: RS485
• Поддерживаемые скорости (автовыбор): 9 600; 19 200; 38 400; 57 600 бод
• Время цикла шины зависит от скорости и числа адресованных точек данных
• Параметры конфигурации сохраняются во внутренней EEPROM, до 100 000 циклов записи
• Протокол: Modbus RTU (RS485), параметры последовательного порта 8-N-1

Условия окружающей среды

• Рабочая температура: 0…50 °C
• Температура транспортировки и хранения: 0…70 °C
• Относительная влажность: 10…90% без конденсации
• Класс защиты: IP20
