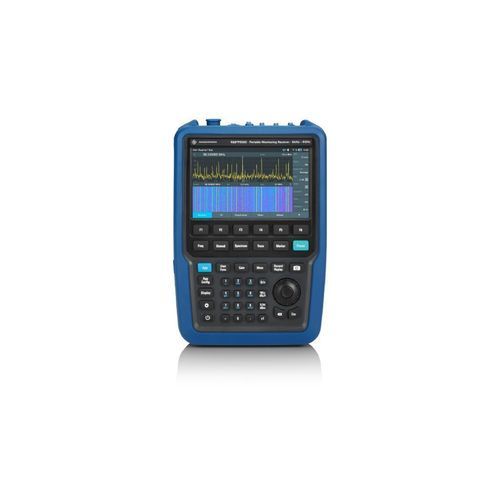

Приемник радио R&S®PR300

цифровойGNSSдля наблюдения

Краткое описание
R&S®PR300 — портативный приёмник для мониторинга спектра и одноканальной пеленгации, предназначенный для полевых задач: обнаружение сигналов, поиск источников помех, пеленгация и геолокация. Базовый диапазон 8 кГц–8 ГГц; возможна расширяемость до 20 ГГц и 33 ГГц с использованием портативных антенн и даунконвертеров. Поддерживает до 125 МГц полосы в реальном времени (опция) и сегментированный режим сканирования при портативной форме корпуса.

Ключевые факты

• Рабочий диапазон: 8 кГц–8 ГГц (расширяется до 20 ГГц / 33 ГГц с даунконверами антенн)
• Полоса в реальном времени: до 125 МГц (опция R&S®PR300‑ZS)
• Скорость панорамного сканирования: >500 ГГц/с
• Сегментированное сканирование: до 4 не связанных сегментов
• Одноканальная пеленгация на базе корелляционного интерферометра с точностью <1° (при использовании R&S®ADDx07)

Особенности и преимущества

• Двухканальный цифровой даунконвертер (DDC) и мощная цифровая обработка сигналов (DSP) для одновременного мониторинга и непрерывной демодуляции.
• Параллельный анализ во временной и частотной областях (zero‑span) и time‑gated spectrum для TDD‑сетей.
• Сегментированное сканирование для постоянного мониторинга разрывных диапазонов.
• Несколько режимов сканирования (PSCAN, HSCAN, FSCAN, MSCAN) и гибкие опции триггеров.
• Запись/воспроизведение спектральных трасс, результатов измерений и аудио; отображение на карте и геометки с треангуляцией.
• Программные опции для полихромного отображения, анализа помех, измерений модуляции и спектра, внутреннего GNSS и измерения напряжённости поля.

Доступная модель
R&S®PR300 — номер заказа: 4502.8896.02 | Поддержка пеленгаторной антенны: да | Автоматическая пеленгация: да | Поддерживает одноканальную CI‑based пеленгацию с точностью <1° при использовании антенн R&S®ADDx07.

Доступные программные опции

• R&S®PR300‑PS (4502.8950.02) — Panorama Scan: быстрый скан по всему диапазону.
• R&S®PR300‑PC (4502.8967.02) — Polychrome Spectrum: цветовое кодирование появления уровней сигнала.
• R&S®PR300‑DF (4502.8996.02) — Опция DF: корелляционный интерферометр для одноканальной пеленгации.
• R&S®PR300‑IR (4502.9040.02) — Запись и воспроизведение трасс.
• R&S®PR300‑IA (4502.9011.02) — Автоматический анализ помех.
• R&S®PR300‑MM (4502.9057.02) — Измерения модуляции (в соответствии с ITU).
• R&S®PR300‑MAP (4502.8980.02) — Картирование и геотеггинг.
• R&S®PR300‑SPM (4502.9063.02) — Инструменты спектральных измерений.
• R&S®PR300‑GNSS (4502.9086.02) — Встроенный GNSS с меткой времени.
• R&S®PR300‑FS (4502.8973.02) — Измерение напряжённости поля.
• R&S®PR300‑ZS (4502.9028.02) — Измерения во временной области (до 125 МГц RTBW).
• R&S®PR300‑VSF (4502.9092.02) — Отображение базового видеоспектра и функция частотного счётчика.

Портативные антенны (примеры)

• R&S®HE400 — Портативная направленная антенна 8 kHz–8 GHz; переключаемый LNA, электронный компас и GNSS; автоматическое распознавание модуля.
• R&S®HE400DC — Портативная направленная антенна с даунконвертером: расширяет приём до 20 ГГц.
• R&S®HE800‑DC30 — Портативная направленная антенна с даунконвертером: расширяет приём до 33 ГГц.

Пеленгаторные антенны (примеры)

• R&S®ADD207 / ADD207P — Компактная UHF/SHF DF‑антенна: 600 MHz–6 GHz (для крыши автомобиля или штатива).
• R&S®ADD307 — Складная VHF/UHF DF‑антенна: 20 MHz–690 MHz (для мачты/штатива).
• R&S®ADD317 — VHF/UHF DF‑антенна для установки на мачте: 20 MHz–690 MHz.

Технические характеристики

• Базовый частотный диапазон: 8 кГц–8 ГГц (расширяем до 20/33 ГГц с помощью антенн/даунконвертеров)
• Полоса в реальном времени: до 125 МГц
• Скорость панорамного сканирования: >500 ГГц/с
• Поддержка сегментированного сканирования: до 4 сегментов
• Пеленгация: одноканальная CI‑based пеленгация, точность <1° с R&S®ADDx07
• Цифровая архитектура: двухканальный DDC и высокопроизводительный DSP
• Режимы сканирования: PSCAN, HSCAN, FSCAN, MSCAN
• Применения: мониторинг спектра, поиск помех, пеленгация, геолокация, полевые инспекции
