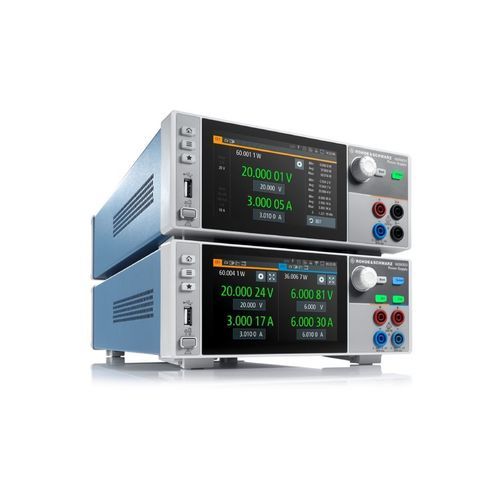

Источник питания для монтажа в стол R&S®NGM200

DCрегулируемыйпри постоянном токе

Обзор
Источник питания постоянного тока R&S®NGM200 — компактное высокоточное решение для лабораторий и стендов. Двухквадрантная архитектура обеспечивает режимы источник/поглотитель, быструю стабилизацию при изменении нагрузки и высокую точность обратного считывания, что делает серию пригодной для моделирования батарей и измерений потребления энергии.

Ключевые данные

• Суммарная мощность системы до 120 Вт (в зависимости от модели)
• Выходное напряжение на канал: 0 В — 20 В
• Макс. ток на канал: до 6 А (≤6 В) / 3 А (>6 В)
• Высокоскоростная запись данных: до 500 ksample/s (FastLog)
• Компактный корпус, 5" TFT сенсорный дисплей; удалённое управление USB/LAN

Применения

• Испытания батарей и моделирование их поведения
• Моделирование провалов напряжения и переходных процессов нагрузки
• Характеризация энергопотребления и тока в режиме ожидания
• Питание чувствительных к помехам схем и устройств под испытанием (DUT)

Функции и преимущества

• Моделирование батареи – опция R&S®NGM‑K106 моделирует ёмкость, Voc и ESR в зависимости от состояния заряда для реалистичного питания DUT.
• Высокоскоростной захват (FastLog) – съёмка напряжения и тока до 500 ksample/s (разрешение 2 µs); хранение на USB или передача по USB/LAN; двухканальные модели поддерживают параллельный захват.
• Цифровой вольтметр (DVM) – опция R&S®NGM‑K104 активирует внутренний DVM‑порт для измерений в любой точке цепи, что сокращает потребность во внешнем мультиметре.
• Разрешение 6½ разряда – очень высокая точность и разрешение измерений напряжения/тока/мощности (µV / nA в зависимости от диапазона).
• Быстрая регулировка нагрузки – время восстановления < 30 µs для типичных шагов нагрузки 10%→90% в пределах ±20 mV, предотвращает перенапряжения и провалы.
• Низкий пульс и шум – остаточный пульс < 500 µV RMS и < 2 mV п‑п (20 Hz–20 MHz), годится для чувствительной электроники.
• Двухквадрантная работа – режимы источник/поглотитель для имитации батарей или нагрузки; автоматическое переключение и отображение отрицательного тока в режиме sink.
• Защитные и полезные функции – OVP/OCP/OPP/OTP, FuseLink, sense, упорядочение выходов, триггер I/O, QuickArb, запись данных Standard и FastLog.

Доступные модели (кратко)

• R&S®NGM201 — 1 выходной канал, макс. мощность 60 Вт, 0–20 В, ток на канал: ≤6 В: 0–6 А; >6 В: 0–3 А.
• R&S®NGM202 — 2 выходных канала, суммарная макс. мощность 120 Вт, каждый канал 0–20 В, те же ограничения по току; поддерживается параллельный захват данных.

Технические характеристики

• Число выходных каналов: 1 / 2
• Суммарная выходная мощность: макс. 60 Вт / 120 Вт
• Макс. мощность на канал: 60 Вт
• Выходное напряжение на канал: 0 В — 20 В
• Макс. выходной ток на канал: ≤ 6 В: 6 А; > 6 В: 3 А
• Пульс/шум напряжения (20 Hz–20 MHz): < 500 µV RMS; < 2 mV п‑п (измерено)
• Пульс/шум тока (20 Hz–20 MHz): < 1 mA RMS (измерено)
• Время восстановления при изменении нагрузки (10%→90% в ±20 mV): < 30 µs
• Разрешение программирования: напряжение 1 mV; ток 0,1 mA
• Разрешение обратного считывания: напряжение (20 V: 20 µV; 5 V: 5 µV), ток (10 A: 20 µA; 1 A: 2 µA; 100 mA: 200 nA; 10 mA: 20 nA)
• Примеры точности: напряжение <0,02% + смещение; ток <0,05% + смещение (в зависимости от диапазона)
• Дисплей: 5" TFT WVGA touch; задние клеммы: блок с 4 линиями на канал
• Интерфейсы управления: USB, LAN (опции: WLAN, IEEE‑488)
• Габариты (Ш×В×Г): 222 × 97 × 436 мм; Вес: ≈7,2–7,4 кг
