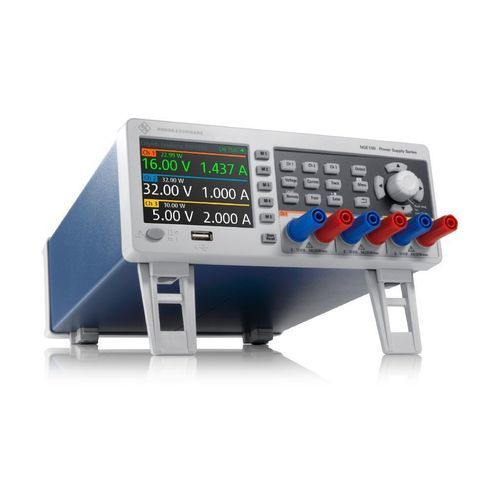

Источник питания для монтажа в стол R&S®NGE100B

DCрегулируемыйпри постоянном токе

Обзор
Серия DC-источников питания R&S®NGE100B обеспечивает выходы с низкой пульсацией и набор практичных функций для лабораторных и испытательных применений. Доступны версии с двумя (R&S®NGE102B) или тремя (R&S®NGE103B) независимо управляемыми каналами. Типичные области применения: научные исследования и разработки, обучение, входной контроль производства, техническое обслуживание и ремонт. Доступен онлайн‑конфигуратор для быстрой подбора.

Ключевые факты

• R&S®NGE102B: 2 независимых канала; R&S®NGE103B: 3 независимых канала
• Макс. общая выходная мощность: 66 Вт (NGE102B) / 100 Вт (NGE103B)
• Выходное напряжение на канал: 0 В — 32 В
• Макс. выходной ток на канал: до 3 A
• Стандартный интерфейс USB (VCP/TMC); опции: LAN (LXI), WLAN, цифровые триггер‑I/O (4‑бит)

Функции и преимущества
Гальваническая развязка каналов
Каждый канал электрически изолирован от других и не привязан к корпусному потенциалу, что позволяет безопасно соединять каналы последовательно или использовать биполярные выходы без проблем с заземлением в сложных конфигурациях DUT.

Параллельная и последовательная работа
Каналы эквивалентны и могут быть соединены последовательно для получения более высокого напряжения (до 96 В для R&S®NGE103B, до 64 В для R&S®NGE102B) или параллельно для увеличения тока (до 6 A при объединении двух каналов; до 9 A при использовании всех трех каналов R&S®NGE103B).

Функции защиты
Поддерживаются устанавливаемые по‑каналу ограничения: максимальный ток (электронный предохранитель / OCP), максимальное напряжение (OVP), максимальная мощность (OPP) и тепловая защита (OTP). При достижении предела соответствующий выход отключается и отображается сообщение. Опциональная функция FuseLink обеспечивает связывание защиты от перегрузок по току между каналами.

Цветовая индикация режимов работы
3.5" QVGA дисплей (320 × 240) отображает состояния работы цветами: постоянное напряжение = зелёный, постоянный ток = красный, неактивный выход = белый; канал в режиме настройки выделяется синим фоном.

Подключения

• Фронтальные клеммы: безопасные банан‑разъёмы 4 мм
• USB интерфейс: виртуальный COM‑порт и TMC класс (стандарт)
• Опциональный LAN (LXI) с встроенным веб‑сервером (R&S®NGE‑K101)
• Опциональный беспроводной LAN (R&S®NGE‑K102)
• Опциональные цифровые триггер‑I/O (4‑бит) на задней панели (R&S®NGE‑K103)

Прочие особенности
EasyArb для произвольных форм сигналов; функции измерения напряжения, тока, мощности и энергии; удобный интерфейс отображения и управления для прозрачного контроля состояния и настроек.

Доступные модели

• R&S®NGE102B — 2 выходных канала — макс. общая мощность 66 Вт — 0 В–32 В на канал — 0 A–3 A — от 1.010 EUR
• R&S®NGE103B — 3 выходных канала — макс. общая мощность 100 Вт — 0 В–32 В на канал — 0 A–3 A — от 1.190 EUR

Технические характеристики

• Количество выходных каналов: 2 или 3
• Общая выходная мощность: макс. 66 Вт (NGE102B) / 100 Вт (NGE103B)
• Макс. выходная мощность на канал: 33,6 Вт
• Выходное напряжение на канал: 0 В — 32 В
• Макс. выходной ток на канал: 3 A
• Напряжение пульсаций и шум (20 Гц–20 МГц): тип. < 1,5 mV RMS; < 20 mV п‑п (изм.)
• Ток пульсаций и шум (20 Гц–20 МГц): < 2 mA RMS (изм.)
• Время восстановления нагрузки (10%→90% в пределах ±20 mV): < 200 µs (изм.)
• Разрешение программирования/чтения — напряжение: 10 mV; ток: 1 mA
• Точность считывания напряжения: < 0,1 % + 20 mV; тока: < 0,1 % + 5 mA
• Функции измерения: напряжение, ток, мощность, энергия
• Защитные функции: OVP, OCP, OPP, OTP; FuseLink поддерживается
• Функция Arbitrary: EasyArb
• Дисплей: 3.5" QVGA (320 × 240)
• Интерфейсы удалённого управления (стандарт): USB; опция: LAN (LXI)
• Габариты (Ш × В × Г): 222 мм × 97 мм × 310 мм
• Вес: ок. 4,9 кг / 5,0 кг (в зависимости от модели)
• Установка в стойку: опция R&S®HZC95
