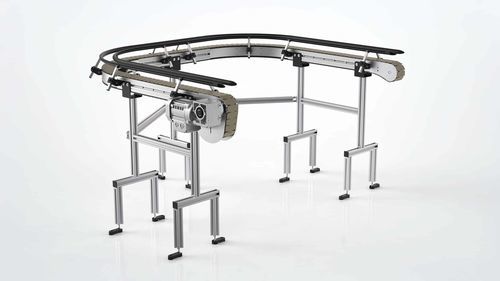

Цепной конвейер

с шарнирной цепьюизогнутыйнакопительный

Обзор
Конвейеры с верхними планками Robotunits разработаны для гибкой интеграции в сложные схемы трассировки и для покрытия больших расстояний с одним приводом. Для промышленных и логистических задач они обеспечивают надёжную, малотребовательную в обслуживании подачу с очень малыми радиусами поворота и плавной подачей изделий.

Примеры применения
Подходят для упаковки, логистики, пищевой промышленности, управления отходами и автомобильного производства. Конфигурируемы для транспортировки, накопления или индексированной передачи; легко интегрируются в производственные и внутрискладские линии.

Факты

• Компактная конструкция с очень малыми радиусами поворота
• Длинные участки возможны при одном приводе
• Перенаправляющий шкив заподлицо с профилем рамы для ровной работы цепи

Преимущества

• Адаптация к доступному пространству и потоку материалов
• Энергоэффективная эксплуатация
• Плавная и надёжная передача изделий между участками

Технические данные (обзор)
Ширина рамы: 87 мм, 124 мм, 195 мм
Ширина цепи: 82,6 мм, 114,3 мм, 190,5 мм
Мин. радиус поворота: ширина цепи 82,6 мм = 200 мм, ширина цепи 114,3 мм = 200 мм, ширина цепи 190,5 мм = 610 мм
Скорость: 5 м/мин до 30 м/мин
Макс. длина конвейера: ок. 15 000 мм *
Макс. груз на конвейер: ок. 150 кг *
* зависит от компоновки трассы

Конструкция, привод и опции

• Специальный профиль рамы с возможностями крепления для датчиков, боковых направляющих и опор
• Привод: мотор 230/400 В; система провиса/натяжения цепи для оптимальной натяжки цепи с планками
• Шкив: специальный шкив для оптимального хода планочной цепи, заподлицо с рамой

Характеристики / технические спецификации

• Три ширины рамы для подбора решения под вес, скорость и компоновку трассы (87 / 124 / 195 мм)
• Различные ширины цепи, обеспечивающие очень малые радиусы поворота
• Возможность сложных маршрутов с поворотами и длинными участками при одном приводе
• Низкие требования к обслуживанию, звенья цепи заменяемы поодиночке
• Опции интеграции для датчиков, боковых направляющих и монтажных конструкций
• Оптимизированное натяжение и направляющая цепи
• Приблизительная макс. длина: ок. 15 000 мм (в зависимости от компоновки)
• Приблизительная макс. нагрузка: ок. 150 кг (в зависимости от компоновки)
