Инкрементальный линейный энкодер RLC2IC

магнитный13 битRS-422

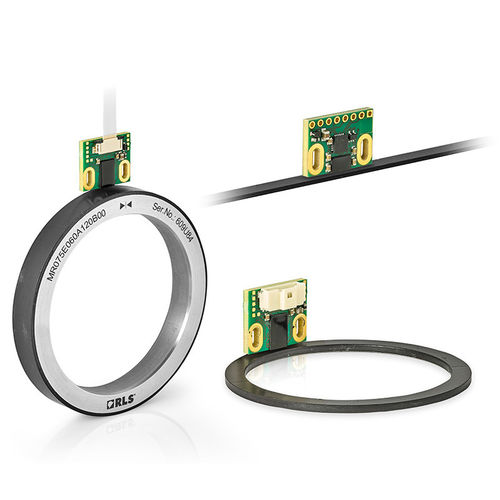

RLC2IC - это система датчиков инкрементальных энкодеров на уровне печатной платы, состоящая из датчика на печатной плате и магнитной шкалы или кольца. Она была разработана для встраиваемых систем управления движением в качестве элемента обратной связи контура управления положением в условиях ограниченного пространства. Носителем информации является периодически намагничиваемая шкала с длиной полюса 2 мм. Возможно радиальное или осевое считывание данных с кольца. Характеристики Инкрементная квадратура A, B, Z (RS422) Уникальный или периодический двунаправленный индексный импульс Разрешение до 622 592 кпр для ротационных приложений (76-полюсное кольцо) Преимущества Миниатюрная конструкция Высокая скорость работы Соответствие требованиям RoHS Данные о продукте Система Класс точности для шкал MS ±40 мкм Повторяемость Лучше, чем единица разрешения при перемещении в одном и том же направлении Гистерезис < 2 мкм при высоте перемещения до 0,2 мм Длина полюса 2 мм Макс. коэффициент интерполяции 8,192 Максимальная длина для шкалы MS 50 m Электрические Напряжение питания 5 В ±0,25 В - напряжение на считывающей головке Потребляемый ток < 30 мА Механические Масса Считывающая головка RLC 1,25 г; магнитная шкала MS05 30 г/м; радиальные и осевые кольца см. в спецификации магнитных колец Окружающая среда RoHS Соответствует директиве ЕС 2002/95/EC Удары (11 мс) 300 м/с2 (IEC 60068-2-27)
