Абсолютный линейный энкодер LinACE™

магнитныймеханическийбесконтактный

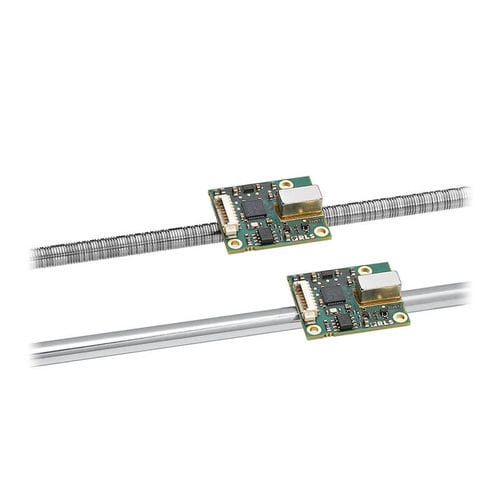

LinACE™ flat-board - это система абсолютных линейных магнитных энкодеров на уровне платы, разработанная для систем управления движением в качестве элемента контура регулирования положения и скорости. Длина считывающей головки всего 30 мм и небольшой вес энкодерной системы делают ее пригодной для применения в системах с ограниченным пространством. LinACE™ flat-board обеспечивает точные измерения с превосходным разрешением и повторяемостью. Энкодеры доступны в версиях с асинхронным последовательным интерфейсом RS422, SSI и BiSS C и имеют диапазон выбираемых разрешений от 10 мкм до 0,5 мкм при скорости до 5 м/с. Положение энкодера сохраняется даже при вращении вала во время движения вперед и назад. Преимущества Встроенный самоконтроль Отличная устойчивость к паразитным магнитным полям Стабильность во всем диапазоне температур Подходит для высокодинамичных контуров управления Бесконтактная технология для высокой надежности Данные о продукте Система Точность системы До ±10 мкм Повторяемость Лучше, чем единица разрешения Гистерезис Менее единицы разрешения (без учета влияния механической сборки) Электрический Защита от электростатического разряда HBM, класс 2, ± 2 кВ (действует только на сигналы RS422 на разъеме; не касаться других компонентов) Напряжение питания 4.от 5 В до 5,5 В - напряжение на считывающей головке. Учитывайте падение напряжения на кабеле Время установки 5 мс (после включения питания) Потребляемый ток Тип. 115 мА, макс. 150 мА (без выходной нагрузки) Окружающая среда Влажность от 0 до 70 % без конденсации
