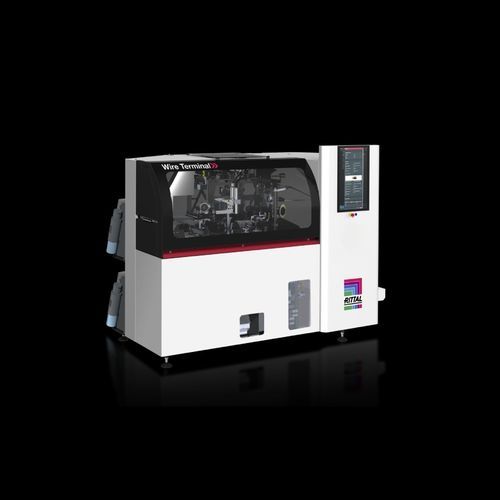

Пресс для зачистки и обжима для проводов WT series

полностью автоматический

Обзор Полностью автоматизированная обработка проводов с функциями определения длины и обрезки, снятия изоляции, обжима с установкой наконечников и проектной маркировкой. Поддерживается подача по заказу в выделенную систему хранения, вывод в последовательности по шинам, формирование цепных пучков или доставка по системе Wire Handling System (WHS).

Особенности

• Доступно в шести вариантах (L5 R, L5 B, L5 T, L10 R, L10 B, L10 T)
• Диапазоны сечений проводов: 0,5–2,5 мм² или 0,5–6 мм² в зависимости от варианта
• Три варианта вывода: система проводных рельсов, цепной пучок, Wire Handling System
• Линейно управляемое снятие изоляции и обжим с возможностью полного или частичного снятия
• Современная система прокладки проводов с блоком подачи и памятью RFID для надёжной и быстрой настройки

Преимущества

• Экономия времени до 50% при использовании совместно с Rittal Wire Terminal и Eplan Smart Wiring (указано)
• Ускорение производства благодаря полной автоматизации обработки проводов
• По заявлению, операции обработки выполняются до 11× быстрее
• Типичный срок окупаемости от ≈150 шкафов в год (примерно 2,5 года, указано)
• Постоянно высокое качество обработанных проводов

Варианты продукта

• Wire Terminal WT L5 R — система рельсов; обрабатывает 0,5–2,5 мм²; готовые провода направляются в рельсы в правильной последовательности; рельсы можно фиксировать спереди и сзади
• Wire Terminal WT L5 B — формирователь цепных пучков; обрабатывает 0,5–2,5 мм²; вывод в виде цепных пучков
• Wire Terminal WT L5 T — модуль подачи для WHS; обрабатывает 0,5–2,5 мм²; интеграция для последовательной подачи на рабочие места
• Wire Terminal WT L10 R — система рельсов; обрабатывает 0,5–6 мм²; провода направляются и фиксируются в рельсах
• Wire Terminal WT L10 B — формирователь пучков; обрабатывает 0,5–6 мм²; вывод в пучках
• Wire Terminal WT L10 T — модуль подачи для WHS; обрабатывает 0,5–6 мм²; обеспечение JIT-подачи на рабочие места

Автоматизированные функции обработки

• Обрезка по длине
• Снятие изоляции (полное и частичное)
• Обжим, включая установку наконечников
• Проектная маркировка проводов
• Сортировка и вывод по заказу (рельсы, цепные пучки, WHS)

Аксессуары и опции (выборочно)

• Накручиваемые наконечники (в развес) с пластиковым фланцем различных сечений
• Замок рельса WT для транспортной фиксации
• Тележка для рельсов с держателем инструментов
• Рельсы WT для 0,5–6 мм²
• Станция очистки для печатающей головки
• Хранение провода WT Tube 12 с блоком подачи и RFID-памятью для быстрой переналадки
• Вибрационная воронка для подачи наконечников
• Лента для пучков WT для формирования цепных пучков
• Опция принтера Wire Printer для автоматической маркировки (черный, белый, светло-голубой) через HMI

Загрузки Flyer: Wire Terminal WT; Brochure: Rittal Automation Systems

Технические характеристики

• Варианты: L5 R, L5 B, L5 T, L10 R, L10 B, L10 T
• Диапазоны сечения: 0,5–2,5 мм² или 0,5–6 мм² в зависимости от конфигурации
• Варианты вывода: система рельсов, цепной пучок, Wire Handling System (WHS)
• Функции: обрезка, снятие изоляции, обжим, маркировка
• Подача провода: блок с RFID-памятью для контролируемой, надежной подачи
• WHS: доставка just-in-time сжатым воздухом до 4 рабочих мест
• Линейное управление для точного снятия изоляции и обжима
• Производственные показатели: до 50% экономии времени с Eplan Smart Wiring; до 11× ускорение обработки; окупаемость от ~150 шкафов/год (указано)
