Сменная часть плавкого предохранителя Класс J RiLineX

для монтажа на комплектных шинопроводахКласс JUL

Описание продукта

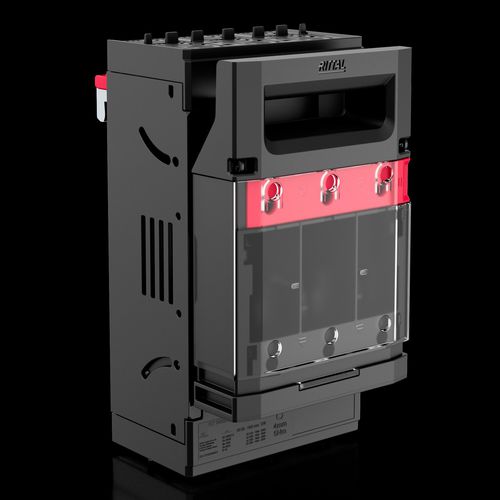

Держатель предохранителя RiLineX RX 9364010 для систем шин 60 мм. Для картриджных предохранителей класса J (21×57 мм), 1–30 A. Крышка запирается и может быть опломбирована. На крышке встроены измерительные точки для безопасной проверки напряжения. Имеется парковочная позиция для упрощения обслуживания. Вариант подключения с рамной/коробчатой клеммой для круглых жил 1,5–95 мм²; для тонких жил с наконечником 1,5–70 мм².

Преимущества

• Крышка: запираемая и пригодна для plombирования
• Проверка напряжения через встроенные измерительные точки и отдельное отверстие
• Парковочная позиция для упрощения работ по обслуживанию

Материал и цвет

• Полиамид (PA 6), поведение при горении UL 94‑V0
• Цвета: RAL 9005; RAL 35745

Электрические и механические данные

• Номинальный ток (max.): 30 A
• Номинальное рабочее напряжение: 600 V AC
• Электрические значения UL (SCCR): 200 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7
• Вывод кабеля: сверху/снизу
• Количество полюсов: 3‑полюсный

Совместимость предохранителя и шины

• Подходит для картриджных предохранителей класса J (21×57 мм)
• Совместимость шин: 15 x 5/10 мм; 20 x 5/10 мм; 30 x 5/10 мм

Подключение

• Подключение круглых жил (вариант клеммы): 1,5–95 мм²
• Подключение тонких жил с наконечником: 1,5–70 мм²
• Примечание: в документации упоминаются оба диапазона 1,5–95 мм² и 1,5–70 мм² в зависимости от варианта подключения

Габариты

• Ширина: 106 мм
• Высота: 195 мм
• Глубина: 105 мм

Упаковка и масса

• Артикул: RX 9364010
• Упаковка: 1 шт.
• Масса нетто: 1,2 kg
• Масса брутто: 1,235 kg

Технические характеристики

• Таможенный тарифный номер: 85361050
