Бесконтактная измерительная система RF096-32/42-100

диаметрас геометрической структуройс лазером

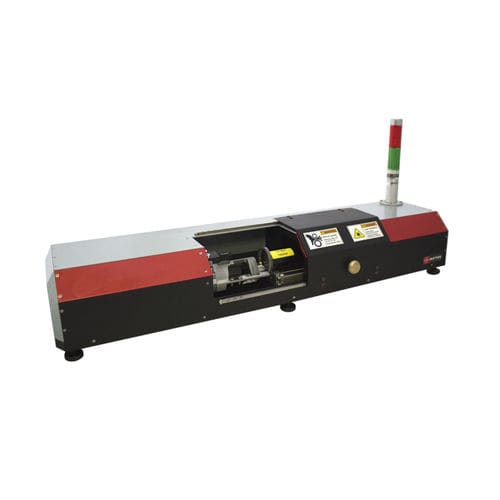

Станок предназначен для бесконтактного сканирования и измерения геометрических параметров внутреннего диаметра труб, втулок, отверстий, трубок и так далее. Применение станка: крупносерийное производство. Работа станка основана на принципе лазерного сканирования внутренней поверхности вращающейся трубы триангуляционным лазерным точечным датчиком. Контролируемая труба устанавливается в V-образный блок. По команде оператора лазерный датчик перемещается в зону контроля трубы, и V-образный блок приводится во вращение. Во время вращения лазерный датчик измеряет расстояние до поверхности кольца в синхронизации с углом поворота, определяемым энкодером. По завершении одного оборота трубы лазерный датчик перемещается в следующую контрольную позицию, и процесс измерения повторяется. Количество участков контроля диаметра вдоль трубы задается программным обеспечением. Радиальные координаты поверхности трубы передаются в компьютер для расчета необходимых геометрических параметров (ID, овальность, округлость и т.д.). Основные характеристики: - Диапазон измеряемых идентификаторов 32...42 мм - Точность измерения ±5 мкм -Время проверки (пять секций) 13 с
