Измерительная система диаметра

с лазеромдля труб

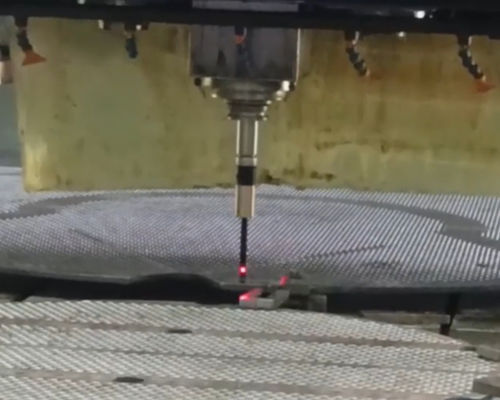

Работа системы основана на принципе сканирования внутренней поверхности отверстий с помощью вращающегося лазерного триангуляционного датчика. Основные компоненты системы: - Лазерный триангуляционный датчик (датчики) серии RF609-Wi-Fi; - Промышленный планшет с программным обеспечением. Контроль отверстий выполняется следующим образом: - Лазерный триангуляционный датчик устанавливается в шпиндель станка с ЧПУ. - CAD-файл контролируемого трубного листа загружается в программу на планшете. - Оператор вводит в программу станка и системную программу скорость вращения шпинделя, скорость подачи зонда и последовательность измерения отверстий в трубном листе. - Планшет переключается в режим приема данных, и на станке запускается программа сканирования. В процессе измерения машина последовательно, в соответствии с выбранным алгоритмом, вставляет вращающийся лазерный зонд в контролируемое отверстие. Лазерный зонд передает данные измерений на планшет, а программное обеспечение планшета рассчитывает геометрические параметры каждого отверстия и отображает их в виде графического цветового кода. После завершения измерений оператор формирует отчет.
