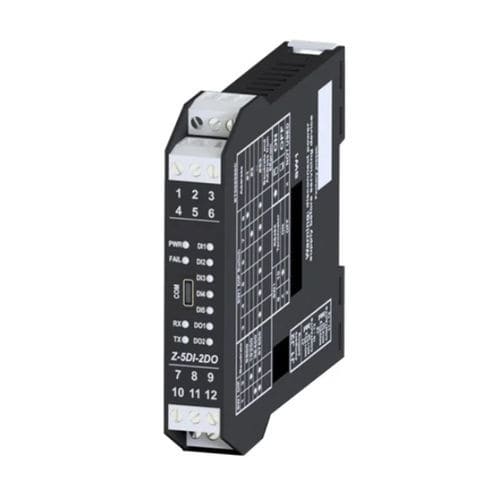

Модуль обработки сигналов на DIN-рейке Z-5DI-2DO

Z-5DI-2DO - это модуль с пятью цифровыми входами и двумя цифровыми выходами, использующий для связи соединение RS485 с протоколом Modbus RTU. Он может быть сконфигурирован через ПК с помощью конфигурационного программного обеспечения. Модуль поддерживает широкий спектр вариантов питания: от 10 до 40 В пост. тока или от 19 до 28 В переменного тока при частоте 50-60 Гц, при этом максимальная потребляемая мощность составляет 3,5 Вт. Модуль Z-5DI-2DO оснащен индикаторами состояния питания, ошибок, передачи данных, приема данных, а также состояния входов и выходов. Он имеет степень защиты IP20 и подходит для установки в категорию II при напряжении 300 В. Модуль имеет размеры примерно 17,5 x 100 x 111 мм и весит около 140 г. Корпус выполнен из черного материала PA6, а для подключения используются съемные винтовые клеммы для проводников сечением до 2,5 мм2. На задней панели имеется разъем IDC10 для DIN-рейки 46277, а на передней - неизолированный порт Micro USB для программирования. Он предназначен для установки на 35-миллиметровую DIN-рейку в соответствии со стандартом IEC EN 60715. Он также поддерживает функцию горячей замены. Что касается связи, модуль оснащен двумя двухпроводными интерфейсами RS485 со скоростью передачи данных до 115,20 бит/с. Он поддерживает протокол Modbus RTU в качестве ведомого устройства. Время обмена данными составляет менее 10 мс при скорости 38400 бит/с. Максимальное расстояние связи составляет 1200 м, и он может поддерживать до 64 узлов без ретранслятора. Z-5DI-2DO имеет пять оптоизолированных входных каналов, конфигурируемых как PNP или NPN, и поддерживает различные типы датчиков, такие как геркон, контакт, приближение, PNP и NPN, с максимальной частотой 5 кГц. В комплект также входят пять тотализаторов с 32-разрядным счетом и резервным копированием на FeRAM.
