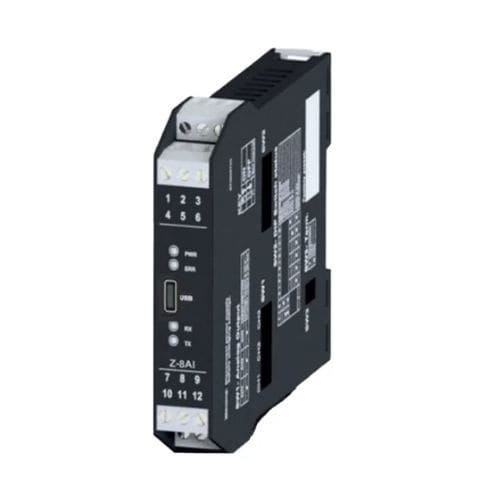

Входной модуль обработки сигналов Z-8AI

тока2 проводав Ма

Интерфейс Z-8AI разработан как модуль с 8 входами, способными измерять напряжение и ток, и использует связь RS485. Питание может осуществляться как от постоянного напряжения в диапазоне от 10 до 40 В постоянного тока, так и от переменного напряжения в диапазоне от 19 до 28 В переменного тока. Кроме того, он может обеспечивать дополнительное питание максимум 8 токовых петель одновременно. Модуль имеет изоляцию 1 500 В переменного тока между входами и низковольтными цепями, что обеспечивает безопасность измерений. 8 входных каналов могут быть настроены на измерение напряжения или тока. Поддерживаемые диапазоны измерений включают ±2,5 В пост. тока, ±5 В пост. тока, ±10 В пост. тока и ±20 мА с разрешением 16 бит. Для связи модуль использует 2-проводной интерфейс RS485 и поддерживает ведомый протокол ModBUS RTU. Он может соединяться с максимум 64 узлами в сети RS485. Конфигурация модуля может осуществляться с помощью DIP-переключателей или программного обеспечения, что обеспечивает гибкие возможности для удовлетворения требований пользователя. ХАРАКТЕРИСТИКИ ПРОДУКТА Способ программирования - DIP-переключатель, программное обеспечение Документация в комплекте - руководство на английском языке, руководство на итальянском языке Монтаж - DIN направляющая Основные характеристики - Регулировка нуля шкалы, Регулировка полной шкалы, Преобразование сигналов, Сбор сигналов, Связь Modbus RTU ПОДРОБНАЯ ИНФОРМАЦИЯ О СИГНАЛЬНЫХ ВХОДАХ И ВЫХОДАХ Тип выхода сигнала - последовательный порт или USB Выходные данные - 1 x Modbus RS485 Сигнальные входы - 8 биполярных входов, программируемых по напряжению (±2,5 В пост. тока, ±10 В пост. тока, импеданс >100 кОм) или по току (±20 мА)
