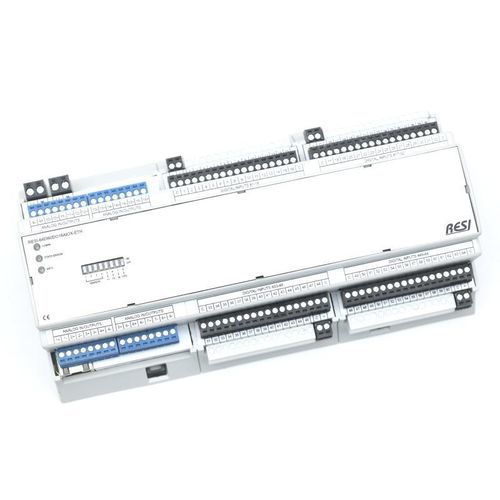

Аналоговый модуль входа/выхода

цифровойRS-485Ethernet

Обзор
IO-модули RESI спроектированы для систем автоматизации зданий, промышленной автоматизации и инфраструктурных применений. Доступны в ширинах 4 MU, 8 MU или 12 MU, подходят для стандартных вырезов 45 мм в щитах и в обычные распределительные шкафы. Серия покрывает смешанные конфигурации цифровых входов, универсальных аналоговых I/O и релейных выходов для различных задач ввода/вывода.

Интерфейсы и протоколы
Доступны два варианта интерфейса:

• Интерфейс RS485 с протоколом MODBUS/RTU Slave
• Ethernet-интерфейс с протоколом MODBUS/TCP Server

Все модули также поддерживают компактный ASCII-командный протокол для интеграции с медиаконтроллерами или IoT-контроллерами (Node-RED, NodeJs, Python). Ethernet-версии дополнительно поддерживают MODBUS/RTU поверх Ethernet при необходимости.

Конфигурация
Параметризация и тестирование модулей выполняется с помощью бесплатного ПО RESIConfigurator. Каждое устройство поставляется с полным списком ASCII-команд и таблицей регистров MODBUS с подробными пояснениями для быстрой ввода в эксплуатацию.

Типы I/O и функциональность
Группа продуктов включает модули с:

• Универсальными аналоговыми входами или выходами (настраиваемыми по каналу)
• Цифровыми входами
• Релейными выходами для AC или DC нагрузок

Особенности универсальных аналоговых I/O
Отдельные модули предусматривают гибкие универсальные аналоговые входы/выходы, каждый канал можно настроить как:

• Аналоговый вход: 0/2–10 V или 0/4–20 mA
• Аналоговый выход: 0/2–10 V или 0/4–20 mA
• Сопротивление (0–1 MΩ)
• RTD-вход: PT100, PT1000 или NI1000-DIN43760
• Цифровой вход (сухой контакт или 24 Vdc)

Цифровые входы и реле
Цифровые входы рассчитаны на DC-сигналы до 48 Vdc. Релейные выходы — Form A (нормально разомкнутые) с контактами AgSnO2 и максимальным током до 6 A. Рабочие напряжения зависят от конфигурации: до 30 Vdc или до 250 Vac для AC-схем.

Опции / Варианты

• Интерфейс: RS485 (ASCII + MODBUS/RTU Slave) или Ethernet (ASCII + MODBUS/TCP Server)
• Аналоговые варианты: 4xAIOX / 8xAIOX / 16xAIOX (универсальные аналоговые I/O на канал: 0/2–10 V, 0/4–20 mA, RTD, DI)
• Комбинации DI & реле: примеры включают 32xDI (≤48 Vdc) + 12xреле (≤30 Vdc, ≤250 Vac, ≤6 A); доступны другие комбинации

Поставляемая документация
Каждый продукт поставляется со списком ASCII-команд, таблицей регистров MODBUS и прилагаемыми каталожными/продуктовыми документами (страницы каталога, руководства и сертификаты) для поддержки интеграции и сертификации.

Технические характеристики

• Семейство продуктов: RESI IO modules
• Типичные ширины: 4 MU, 8 MU или 12 MU
• Вырез: подходит для 45 мм выреза в щите
• Интерфейсы: RS485 (MODBUS/RTU Slave) или Ethernet (MODBUS/TCP)
• Протоколы: MODBUS/RTU, MODBUS/TCP, ASCII командный протокол
• Питание: широкий диапазон 12–48 Vdc
• Аналоговые I/O на канал: настраиваемы как 0/2–10 V, 0/4–20 mA, сопротивление (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) или цифровой вход (сухой контакт / 24 Vdc)
• Цифровые входы: до 48 Vdc
• Релейные выходы: Form A (нормально разомкнутые), контакты AgSnO2, до 6 A макс.; поддерживаемые напряжения до 30 Vdc или 250 Vac в зависимости от конфигурации
• Пример ссылки: RESI-32DI12RO4AIOX-SIO
• Типичная цена (без НДС): 484,50 EUR
• Программное обеспечение для конфигурации и тестирования: RESIConfigurator
