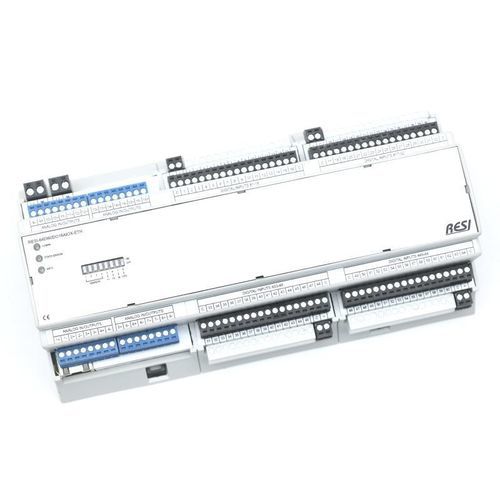

Аналоговый модуль входа/выхода

цифровойModbusEthernet

Краткое описание
Модули EA разработаны для применения в автоматизации зданий, промышленной автоматизации и инфраструктуре. Доступны в ширинах 4, 8 или 12 TE (в зависимости от общего количества I/O); эти I/O-модули подходят для стандартных шкафов управления и совместимы с вырезом 45 мм для стандартных корпусов.

Протоколы и интерфейсы
Поддерживаемые интерфейсы и протоколы:

• RS485: ASCII + MODBUS/RTU (Slave)
• Ethernet: ASCII + MODBUS/TCP (Server) и MODBUS/RTU over Ethernet

Конфигурация
Для ввода в эксплуатацию и параметрирования доступно бесплатное ПО RESIConfigurator. К каждому продукту прилагается полный список ASCII-команд и таблица регистров MODBUS с подробными пояснениями.

Аналоговые и цифровые функции (семейство продуктов)
Семейство продуктов включает модули EA с цифровыми входами, цифровыми выходами и универсальными аналоговыми входами или выходами. Флагманские модули позволяют для каждого канала выбрать различную функцию (по каналу):

• Аналоговый вход: 0/2–10 V или 0/4–20 mA
• Аналоговый выход: 0/2–10 V или 0/4–20 mA
• Вход сопротивления: 0–1 MΩ
• RTD-входы: PT100, PT1000, NI1000 (DIN43760)
• Цифровой вход: сухой контакт или 24 V DC

Цифровые I/O и выходы
Цифровые входы рассчитаны на постоянный ток до 48 V DC. Цифровые выходы рассчитаны на постоянный ток до 30 V. I/O-модули предлагают группы выходов с собственной подачей питания (например комбинированные выходы 12 V и 24 V на одном модуле).

Диагностика и токовая нагрузка
Модули EA с максимальным выходным током до 700 mA на канал оснащены расширенными диагностическими функциями (обнаружение тепловой перегрузки, короткого замыкания, обрыва линии, ситуаций перегрузки по току). Выходы защищены от короткого замыкания. Продукты RESI-Lxxx обеспечивают до 350 mA на канал с меньшим набором диагностических функций и имеют более низкую себестоимость.

Варианты / настраиваемые конфигурации
Примеры опций (фрагмент):

• Интерфейсы EAs: RS485: протокол ASCII+MODBUS/RTU Slave или Ethernet: протокол ASCII+MODBUS/TCP Server
• EAs analog: 4xAIOX, 8xAIOX, 16xAIOX (универсальные аналоговые входы или выходы: 0/2–10 V, 0/4–20 mA, RTD, DI)
• EAs digital: например 6xDE+6xDA (≤30 V DC, ≤700 mA) — другие комбинации: 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA и т.д.

Интеграция / Применение
Модули могут работать с системами управления медиаконтентом или IoT-контроллерами с использованием Node-RED, NodeJs или Python. Широкий диапазон питания: 12–48 V DC.

Характеристики / Технические спецификации

• Серия продукции: EA Modules (EAs)
• Монтаж: подходит для выреза 45 мм в стандартном шкафу
• Ширины: 4 TE, 8 TE или 12 TE (в зависимости от количества I/O)
• Интерфейсы: RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Протоколы: ASCII, MODBUS/RTU, MODBUS/TCP
• Аналоговые функции: I/O 0/2–10 V, 0/4–20 mA; RTD: PT100, PT1000, NI1000 (DIN43760); вход сопротивления 0–1 MΩ
• Цифровые входы: до 48 V DC
• Цифровые выходы: до 30 V DC
• Макс. выходной ток (флагманские модули): до 700 mA на канал
• Макс. выходной ток (продукты RESI-Lxxx): 350 mA на канал
• Диагностические функции: тепловая перегрузка, короткое замыкание, обрыв линии, обнаружение перегрузки по току
• Напряжение питания: 12–48 V DC (широкий диапазон)
• Конфигурирование через: RESIConfigurator; предоставляются список ASCII-команд и таблица регистров MODBUS
