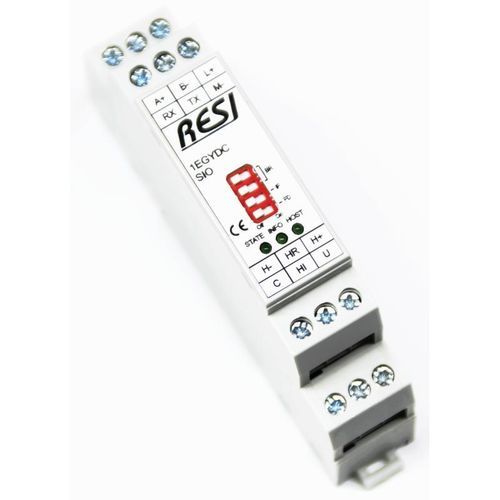

Монофазовый Электрический счетчик электроэнергии RESI-1DCEGY

на DIN-рейкеRS-485с регистратором данных

Описание
RESI предлагает специализированные DC smart meter для телекоммуникаций и других областей, где требуется измерение постоянного напряжения до 100 V и постоянного тока до 255 A. Обе варианты модулей циклически сохраняют вычисленные значения мощности и энергии в ферромагнитной ОЗУ для восстановления данных после отключения питания. Прошивка позволяет настроить внешний шунт или датчик Холла в диапазоне от 1 A до 255 A.

Версии / варианты

• RESI-1DCEGYS-SIO: DC Smart Meter, 100 V, 255 A, шунт, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGY-SIO: DC Smart Meter, 100 V, 255 A, датчик Холла, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH: DC Smart Meter, 100 V, 255 A, шунт, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-1DCEGY-ETH: DC Smart Meter, 100 V, 255 A, датчик Холла, MODBUS/TCP + ASCII, 1x Ethernet

Связь и интеграция
Модули поддерживают MODBUS/RTU (через RS232 или RS485) и ASCII-текстовые команды, а также MODBUS/TCP и ASCII-sockets по Ethernet. Предназначены для подключения к ПЛК, промышленным ПК, системам автоматизации, медиа-контроллерам, мини-компьютерам, Raspberry Pi, Arduino и специализированному оборудованию. Конфигурация выполняется простыми командами (регистры MODBUS или ASCII-текстовые команды).

Хранение / безопасность данных
Обе модели циклически сохраняют вычисленные значения мощности и энергии в ферромагнитной ОЗУ, что позволяет восстановить измерения после отключения питания.

Документация / комплект поставки (без URL)

• Руководство пользователя (RESI-M-xxx-SIO-ETH, многоязычное)
• Продуктовые вкладыши для соответствующих вариантов (RESI-PA-... для SIO/ETH)
• MODBUS mapping и список ASCII-команд (по продукту)
• Страницы каталога / портфель продуктов (обзор DC Smart Meter)
• Декларация соответствия / CE документы

Характеристики / технические спецификации

• Диапазон измерения напряжения (DC): до 100 V
• Диапазон измерения тока (DC): до 255 A
• Поддерживаемые типы датчиков: внешний шунт или датчик Холла (настраиваемый, 1 A–255 A)
• Хранение данных: циклическое сохранение мощности и энергии в ферромагнитной ОЗУ
• Протоколы связи: MODBUS/RTU, MODBUS/TCP, ASCII-текстовые команды
• Интерфейсы: RS232, RS485 (варианты SIO); Ethernet (варианты ETH)
• Совместимость: ПЛК, промышленные ПК, системы автоматизации, медиа-контроллеры, мини-компьютеры, Raspberry Pi, Arduino и специализированное оборудование
• Пример артикульного номера: RESI-1EGYDCS-SIO
