Мосток связи RESI-DALI series

TCPEthernetRS232

Обзор
Наши DALI-шлюзы предоставляют техническое решение для управления системами освещения DALI 1.0 и DALI 2.0. Отдельный DALI-блок питания дополняет ассортимент. Шлюзы поддерживают профили DALI DT6 (управление двухцветными / настраиваемыми белыми LED) и DT8 (управление RGB / RGBW). DALI 2.0 датчики и командные устройства могут обрабатываться шлюзами.

Поддерживаемые контроллеры и интеграция
Шлюзы предназначены для подключения к различным типам контроллеров:

• ПК
• ПЛК / PLC
• DDC
• медиаконтроллеры
• одноплатные компьютеры
• Raspberry Pi
• Arduino
• специальное оборудование

Интеграция возможна через MODBUS (RTU или TCP) или с использованием простого набора ASCII-команд.

Настройка
Используйте бесплатное ПО RESIConfigurator для параметрирования и тестирования DALI-шлюзов: инициализация новых светильников DALI, проверка всей сети освещения DALI и настройка отдельных параметров светильников.

Варианты продукта

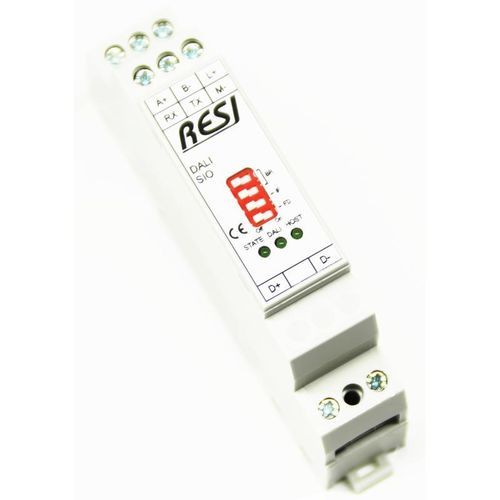

• RESI-DALI-SIO: DALI 1.0+2.0 мастер, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH: DALI 1.0+2.0 мастер, MODBUS/TCP + ASCII, 1x Ethernet

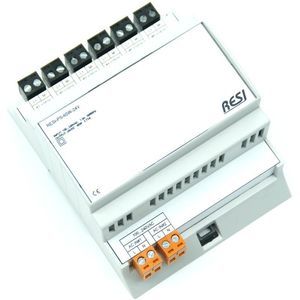

• RESI-DALI-PS: DALI 1.0+2.0 блок питания

Каталоги и обзоры (выбор)

• Каталоги и обзоры по нашим продуктам шлюзов
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Руководства / Вложения к продукту (выбор)

• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (MODBUS/ASCII command list)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Дополнительные технические документы (выбор)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Технические характеристики

• Поддерживаемые версии DALI: DALI 1.0 и DALI 2.0
• Поддерживаемые профили DALI: DT6, DT8
• DT6: управление двухцветными / настраиваемыми белыми LED (например, холодный–тёплый белый)
• DT8: управление RGB / RGBW для светильников и светодиодных лент
• Протоколы интеграции: MODBUS (RTU или TCP) и набор ASCII-команд
• Инструмент настройки: RESIConfigurator (бесплатное ПО)
• Доступные артикулы / MPN: RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Типичные интерфейсы по варианту: RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Пример цены на странице: цена без НДС 220 (валюта указана отдельно)
• Вес (данные продукта): 0,300000 kg
