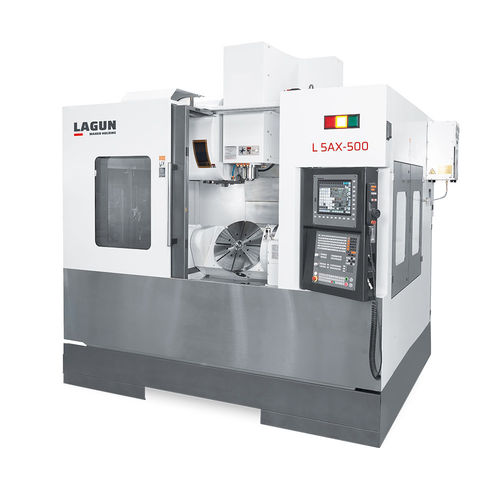

Обрабатывающий центр ЧПУ 5 осей L 5AX-500вертикальныйHSK A-63SK40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- HSK A-63, SK40, BBT40
- Количество инструментов
- 40 инструментов
- Другие характеристики
- с прямым приводом
- Ход Х
800 mm
(31,5 in)- Ход Y
700 mm
(27,56 in)- Ход Z
645 mm
(25,39 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
10 kW, 17 kW, 36 kW
(13,6 hp, 23,11 hp, 48,95 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
250 kg, 300 kg
(551 lb, 661 lb)- Точность позиционирования
0,005 mm
(0,0002 in)- Повторяемость
0,003 mm
(0,00012 in)- Время смены инструмента
2,5 s
- Общий вес
10 000 kg
(22 046,23 lb)- Габаритная длина
2 700 mm
(106,3 in)- Габаритная ширина
2 295 mm
(90,4 in)- Общая высота
3 400 mm
(133,9 in)
Описание
ТАБЛИЦА
Размер стола
Ø 500 мм
Ось наклона (ось А)
+30º / -120º
Поворотная ось (ось С)
360º
Минимальное и максимальное расстояние от шпинделя до стола (горизонтальное)
-5 / 640 мм
т-образные пазы (количество и размер)
8 x 14 мм
ОСНОВНОЙ ШПИНДЕЛЬ
Система привода
Directo / Zuzena / Direct / Direct / Direct / Direkt
Мощность (S1/S6)
10 / 17 кВт
Крутящий момент (S1/S6)
64 / 109 Нм
ПЕРЕВОД
Система
Линейные направляющие / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа
Количество направляющих (X-Y-Z)
2 - 3 - 2
Блоки направляющих (X-Y-Z)
6 - 6 - 6
ФЕДРАТЫ
Быстрые кормовые ставки (X-Y-Z)
30 м/мин
Скорости быстрой подачи (A)
10 об/мин
Быстрые скорости подачи (C)
15 об/мин
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА
Количество инструментов
30
Система выбора
Случайный / Ausazkoa / Тип руки / À bras / Doppelgreifer
ТОЧНОСТЬ
Позиционирование (X-Y-Z)
± 0,005 / 300 мм
Точность индексации (A/C)
10 s
Повторяемость (A/C)
4 s
ОБЩАЯ ИНФОРМАЦИЯ
Необходимая площадь пола
2.700 x 2.295 мм
---
