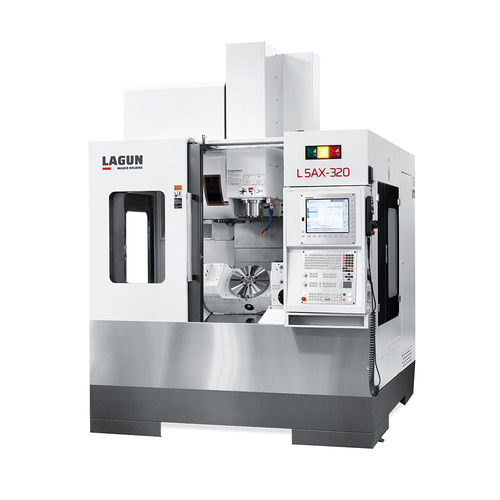

Обрабатывающий центр ЧПУ 5 осей L 5AX-320универсальныйHSK A-63SK40
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- универсальный
- Передний конец шпинделя
- HSK A-63, SK40, BBT40
- Количество инструментов
- 30 инструментов
- Другие характеристики
- с прямым приводом
- Ход Х
450 mm
(17,72 in)- Ход Y
460 mm
(18,11 in)- Ход Z
495 mm
(19,49 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
10 kW, 17 kW, 29 kW
(13,6 hp, 23,11 hp, 39,43 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
100 kg, 200 kg
(220 lb, 441 lb)- Точность позиционирования
0,005 mm
(0,0002 in)- Повторяемость
0,003 mm
(0,00012 in)- Время смены инструмента
2,5 s
- Общий вес
5 200 kg
(11 464,04 lb)- Габаритная длина
2 575 mm
(101,4 in)- Габаритная ширина
2 430 mm
(95,7 in)- Общая высота
3 100 mm
(122 in)
Описание
ТАБЛИЦА
Размер стола
Ø 320 мм
Ось наклона (ось A)
+30º / -120º
Поворотная ось (ось C)
360º
Минимальное и максимальное расстояние от шпинделя до стола (горизонтальное)
10 / 505 мм
т-образные пазы (количество и размер)
4 x 12 мм
ОСНОВНОЙ ШПИНДЕЛЬ
Крутящий момент (S1/S6)
64 / 109 Нм
ПЕРЕВОД
Система
Линейные направляющие / Arrabol motako gida lineala / Линейные направляющие роликового типа / Glissière linéaire à rouleaux / Linear-Rollenführung
Количество направляющих (X-Y-Z)
2 - 3 - 2
Блоки направляющих (X-Y-Z)
6 - 5 - 6
ФЕДРАТЫ
Скоростные корма (A)
25 об/мин
Быстрые скорости подачи (C)
25 об/мин
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА
Система выбора
Произвольный / Ausazkoa / Тип руки / À bras / Doppelgreifer
Точность индексации (A/C)
40/26 s
Повторяемость (A/C)
8/6 s
---
