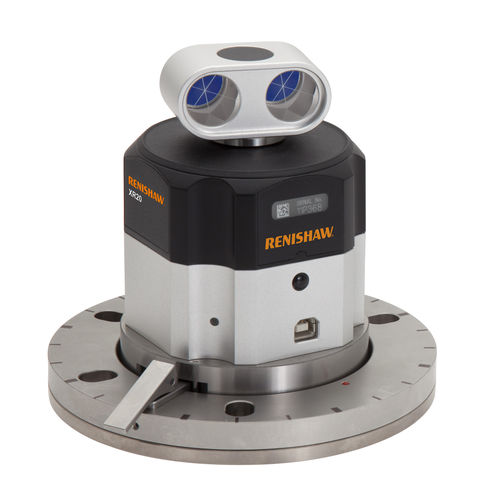

Калибратор для оси вращения XR20

для машиныавтоматическийвысокой точности

Позиционирование поворотных осей имеет решающее значение для общей точности станка Быстрая калибровка с помощью XR20 обеспечивает точность до ±1 угловой секунды: Калибратор поворотной оси XR20 работает в сочетании с лазерными системами XL-80 и XM-60. Он состоит из встроенного углового ретрорефлектора, установленного на прецизионной оси с сервоуправлением. Угловое положение оси и оптики относительно основного корпуса контролируется очень высокоточной системой энкодеров со шкалой, нанесенной непосредственно на основной подшипник. Особенности и преимущества: Гибкость и малый вес - разработан для легкой установки одной рукой на широкий спектр поворотных столов, токарных станков и других поворотных осей Высокая точность - ±1 угловая секунда при использовании XL-80 или ±1,2 угловой секунды при использовании XM-60. (Более подробную информацию см. ниже в разделе "Бюджет погрешности и расчет неопределенности"). Быстрое тестирование - быстрая настройка теста и быстрый сбор данных Беспроводная работа - питание от перезаряжаемых батарей и встроенное беспроводное соединение с использованием связи Bluetooth® Встроенные юстировочные мишени - минимизация ошибок измерения при настройке Автоматическая калибровка - цикл калибровки перед измерением компенсирует ошибки углового выравнивания Циклы предварительной проверки - автоматическое определение направления и скорости подачи Скорость подачи - скорость до 10 об/мин Простые в использовании варианты монтажа: Монтаж XR20 на поворотных осях упрощен с помощью ряда модульных креплений для различных применений. Стандартное крепление: Центрирование на оси обычно выполняется очень просто, с помощью меток по окружности монтажного кольца и приспособления для центрирования.
