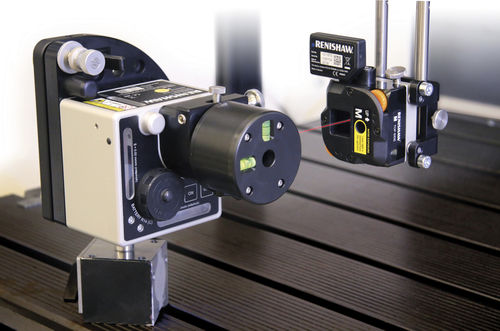

Система выравнивания лазер XK10

для станкабеспроводнаягеометрическая

Измерять и выравнивать геометрические и вращательные оси на станках Лазерная система XK10 для центровки была разработана для измерения геометрических и вращательных погрешностей станков. Используемая с комплектом приспособлений для станков XK10, она обеспечивает более быстрые и простые измерения по сравнению с традиционными методами, такими как циферблатные калибры, автоколлиматоры и метрологические артефакты. Его можно использовать на линейных направляющих для обеспечения их прямолинейности, квадратности, плоскостности и уровня, а также для оценки направления шпинделя и соосности роторных станков. Измерение геометрических и вращательных погрешностей во время сборки, технического обслуживания и ремонта станков позволяет точно выровнять и отрегулировать оси станка для достижения оптимальной производительности. Это сокращает время на сборку станка и обслуживание на месте, включая регулярное техническое обслуживание или после столкновения. XK10 может использоваться для измерения и регистрации ряда типов геометрических ошибок с помощью одной системы. Показания погрешностей в реальном времени позволяют вносить коррективы в работу станка в процессе центровки. Обзор системы: Запуск является основным методом передачи лазерного излучения для большинства типов измерений. Он используется с блоком M для геометрических измерений на расстоянии до 30 м. Блок S и блок M содержат как передатчики, так и приемники и могут быть установлены в различных конфигурациях в зависимости от тестируемого типа погрешности. Блок дисплея используется для выполнения и записи измерений, а также для отображения показаний в реальном времени, что позволяет легко выполнять настройку. Прибор работает от перезаряжаемой батареи, что позволяет использовать его в портативном режиме до 30 часов.
