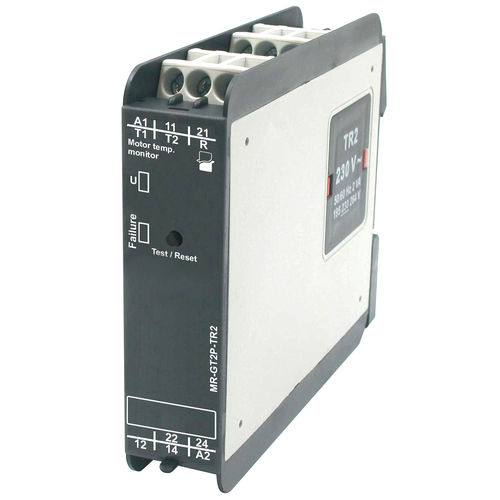

Контроль температуры двигателя
Измерение данных схемы
Функции
контроль температуры обмотки двигателя (макс. 6 PTC)
с фиксацией неисправности, для температурных датчиков DIN 44081,
функция тестирования со встроенной клавишей Test/Reset
Светодиодный индикатор
зеленый светодиод, красный светодиод
Схема проверки
- клеммы
Т1-Т2
- начальное сопротивление
< 1,5 кОм
- значение отклика
реле в положении ВЫКЛ: ≥ 3,6 кОм
- значение отпускания
реле в положении ВКЛ: ≤ 1,8 кОм
Входная цепь
Напряжение питания U
12 ... 400 В переменного тока; клеммы A1-A2
Номинальная потребляемая мощность
2,0 ВА / 1,5 ВТ
Номинальная частота
в соответствии со спецификацией трансформатора питания TR2
Выходная цепь
Количество и тип контактов
2 C/O - переключение
Номинальная нагрузка AC1
5 A / 250 В ПЕРЕМЕННОГО ТОКА
Макс. отключающая способность AC1
1 250 ВА
Изоляция
Номинальное импульсное напряжение
4 000 В ПЕРЕМЕННОГО ТОКА
Категория перенапряжения
III PN-EN 60664-0
Степень загрязнения изоляции
3 PN-EN 60664-1
---
