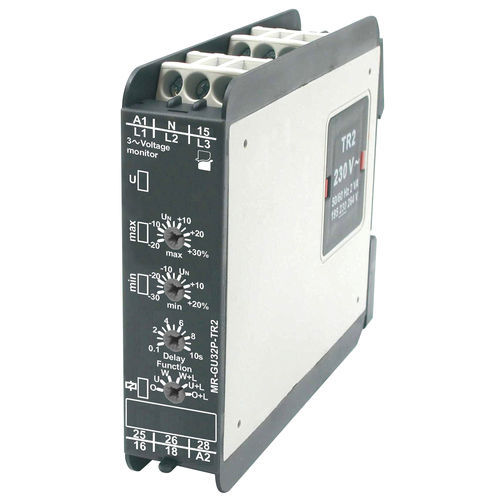

Контроль напряжения в 3-фазной сети
Проверка данных схемы
Функции
ПРЕВЫШЕНИЕ, ПРЕВЫШЕНИЕ+БЛОКИРОВКА, ПОНИЖЕНИЕ, ПОНИЖЕНИЕ+БЛОКИРОВКА, ВЫИГРЫШ, ВЫИГРЫШ+БЛОКИРОВКА
регулировка задержки срабатывания
Временные интервалы (регулировка времени)
задержка срабатывания (0,1...10 с)
Светодиодный индикатор
зеленый светодиод, красный светодиод
Цепь измерения
- клеммы
N-L1, N-L2, N-L3
- измеряемая величина
Синус переменного тока, 48...63 Гц
- измерительный вход
230 В ПЕРЕМЕННОГО ТОКА
- перегрузочная способность
440 В ПЕРЕМЕННОГО ТОКА
- входное сопротивление
3N~ 400/230 В 470 кОм
- порог срабатывания Us
макс: 0,8 < Un < 1,3 мин: 0,7 < Un < 1,2
Входная цепь
Напряжение питания U
12 ... 400 В переменного тока; клеммы A1-A2
Номинальная потребляемая мощность
2,0 ВА / 1,5 ВТ
Номинальная частота
в соответствии со спецификацией трансформатора питания TR2
Выходная цепь
Количество и тип контактов
2 C/O - переключение
Номинальная нагрузка AC1
5 A / 250 В ПЕРЕМЕННОГО ТОКА
Макс. отключающая способность AC1
1 250 ВА
Изоляция
Номинальное импульсное напряжение
4 000 В ПЕРЕМЕННОГО ТОКА
Категория перенапряжения
III PN-EN 60664-0
Степень загрязнения изоляции
3 PN-EN 60664-1
---
