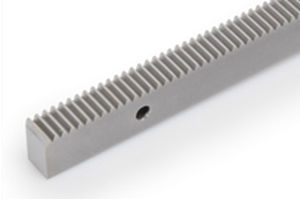

Зубчато-реечный привод с прямозубым зацеплением R9 series
точныйвыпрямленныйлинейный

зубчато-реечный привод с прямозубым зацеплением
зубчато-реечный привод с прямозубым зацеплением
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Ряд зубцов
с прямозубым зацеплением
Другие характеристики
точный, выпрямленный, линейный, из нержавеющей стали, из латуни
Длина

300 mm (11,811 in)

Описание

Реечная система дает возможность передавать вращательное движение на линейное, со всей точностью, ожидаемой от редукторной системы. Стойки изготавливаются из шлифованной, закаленной нержавеющей стали или шлифованной нержавеющей стали и поставляются с различной точностью, шагом и длиной, а также с возможностью модификации, например, с плоскими поверхностями, шейками или нестандартными концами. Также доступны зубчатые рейки из нержавеющей стали и латуни. Шестерни реек могут быть гладкими или противозадирными, также с возможностью выбора точности, шага, размеров отверстий, альтернативных материалов и покрытий. Шестерни могут использоваться как для измерения, так и для приведения в действие. Как правило, меньший шаг (1 мм) подходит для измерений, так как меньший диаметр шестерни обеспечивает более высокое линейное разрешение. Больший шаг (2 мм и 2,5 мм) обеспечивает большую грузоподъемность. В большинстве случаев рейка может использоваться как для обратной связи, так и для приведения в действие; однако в очень точных приложениях для обратной связи лучше использовать неприводную часть рейки, в качестве альтернативы можно использовать отдельную рейку. Зубчатые стойки больше подходят для легких приводных систем, где стоимость является ключевым фактором. Прецизионные прямоугольные стойки Прямоугольные стойки с шагом окружности от 1 мм до 2,5 мм и модулем от 0,3 до 1,0, поставляются длиной до 500 мм. - Прецизионные шлифованные закаленные стойки - изготавливаются из нержавеющей стали марки 316, закаленной до 34-45 HRc Нажмите здесь, чтобы посмотреть страницу каталога. - Прецизионная точеная стойка мягкая - изготавливается из нержавеющей стали марки 304

---
