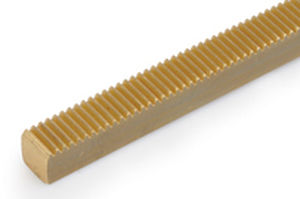

Зубчато-реечный привод с прямозубым зацеплением

выпрямленныйточныйиз латуни

Полный ассортимент прецизионных реек и шестерен Система рейка-шестерня дает возможность передавать вращательное движение на линейное, со всей точностью, ожидаемой от редукторной системы. Стойки изготавливаются из шлифованной, закаленной нержавеющей стали или шлифованной нержавеющей стали и поставляются с различной точностью, шагом и длиной, а также с возможностью модификации, например, с плоскими поверхностями, шейками или нестандартными концами. Также доступны зубчатые рейки из нержавеющей стали и латуни. Шестерни реек могут быть гладкими или противозадирными, также с возможностью выбора точности, шага, размеров отверстий, альтернативных материалов и покрытий. Шестерни могут использоваться как для измерения, так и для приведения в действие. Как правило, меньший шаг (1 мм) подходит для измерений, так как меньший диаметр шестерни обеспечивает более высокое линейное разрешение. Больший шаг (2 мм и 2,5 мм) обеспечивает большую грузоподъемность. В большинстве случаев рейка может использоваться как для обратной связи, так и для приведения в действие; однако в очень точных приложениях для обратной связи лучше использовать неприводную часть рейки, в качестве альтернативы можно использовать отдельную рейку. Зубчатые стойки больше подходят для легких приводных систем, где стоимость является ключевым фактором. Латунные прямоугольные стойки Латунные прямоугольные стойки, идеальны для слабонагруженных приложений, экономичный баланс точности и грузоподъемности по отношению к стоимости 0,3 - 0,8 модуля. Поставляются длиной до 500 мм - Прямоугольные стойки - изготавливаются из латуни марки CuZn39Pb3.
